百度小度是依托于百度DuerOS智能语音系统的蓝牙音频品牌，小度以智能语音交互为核心，研发了一系列跨场景布局的智能终端，包括智能音箱、智能真无线耳机、学习平板、智能家居等，为用户提供不同场景下，更加精准、便捷和多元的智能服务。
此次将要拆解的小度智能闹钟，在外观方面采用了半球体弧面设计，搭载LED高清数码显示，支持语音交互动态微表情显示，观感时尚有趣。功能方面，搭载3W全频扬声器，内置麦克风，支持全面、专业的语音交互，支持定制闹钟铃声和音乐播放，还支持红外遥控家电，拥有丰富影音资源。
此前我爱音频网拆解过的小度智能音频产品有：小度主动降噪智能耳机Pro、小度智能真无线耳机S1、小度真无线智能耳机、小度智能屏X10、小度智能音箱 2 红外版、小度在家智能屏 Air、小度在家智能屏 X8、小度智能音箱Play青春版、小度智能音箱大金刚、小度人工智能音箱1S、小度在家1S带屏智能音箱、小度智能音箱Pro、小度智能音箱、小度在家智能视频音箱等，下面就来详细看看这款产品的拆解报告吧~
一、小度智能闹钟开箱
小度智能闹钟包装盒采用了简约的白色背景，正面展示有两款配色的产品外观，小度品牌LOGO和产品名称。
包装盒侧边图文展示了产品的功能特点：闹钟提醒、贴心助眠、智能助手、家居遥控。
另外一侧展示有部分的语音指令。
包装盒背面贴有index出厂标签。产品名称：小度智能闹钟，颜色：白色，生产日期：2025年5月，产品型号：XD-SDA12-2201，产品规格：DC12V-1A，制造商：上海小度技术有限公司，中国制造。
包装盒内部物品有智能闹钟、电源适配器和产品说明书。
电源适配器，配备有较长的线缆，采用了DC接口。
电源适配器背面设计有小度品牌LOGO。
电源适配器参数信息，北京百度网讯科技有限公司 监制，型号：AY12HA-AF1201002-CH，输入：100-240V-0.5A 50/60Hz，输出：12V-1A，制造商：东莞市奥源电子科技有限公司，中国制造。
经我爱音频网实测，线材长度约为152cm，加上插头，长度约为一米六，满足日常的使用需求。
小度智能闹钟正面外观一览，前脸采用了一块黑色半透明盖板。
机身侧边外观一览，白色配色，半球体弧面设计，造型圆润可爱。

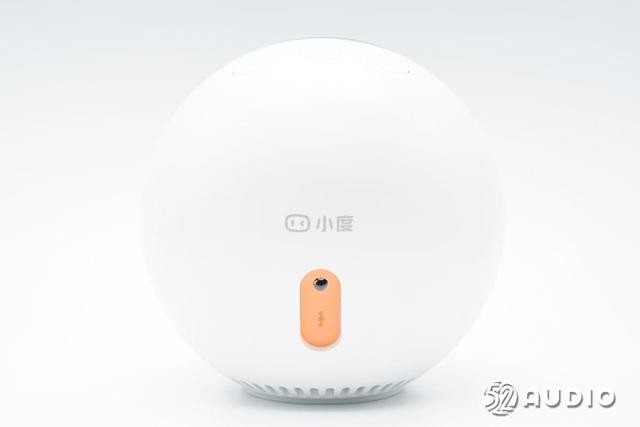

机身背部外观一览，设计有小度品牌LOGO。DC接口设置有凹槽，并采用了橙色配色装饰。
DC充电接口特写。

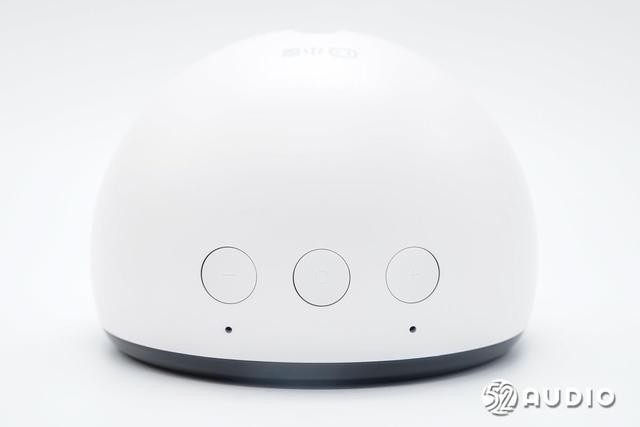

机身顶部设置有三颗功能按键，以及两个麦克风拾音孔。

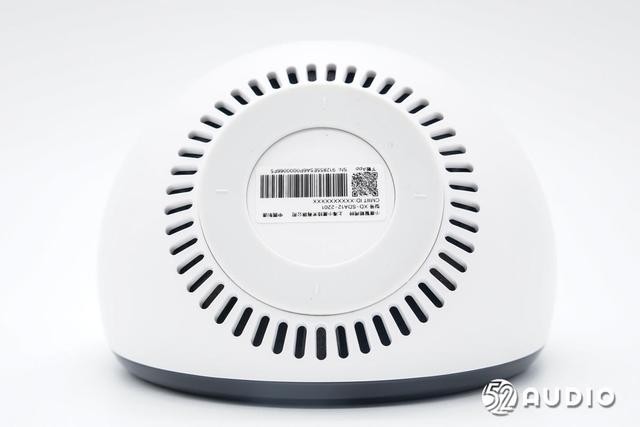

机身底座采用平面设计，贴有橡胶垫防滑。四周为扬声器出音孔。
小度开启状态展示，WiFi、闹钟等设置均有对应的图标标识。
经我爱音频网实测，小度智能闹钟重量约为305.8g。
我爱音频网采用了PR10用电记录仪对小度智能闹钟进行了电源输入测试，功率约为1.13W。
二、小度智能闹钟拆解

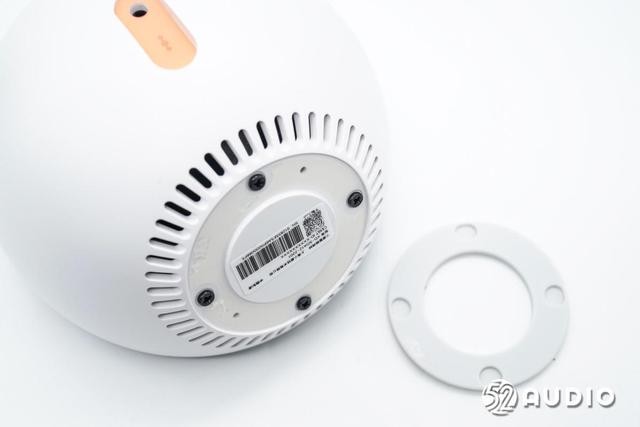

撕掉底座的防滑垫，下方隐藏有固定螺丝。
取掉小度智能闹钟正面黑色半透明盖板。
盖板内侧结构一览，盖板采用卡扣固定。

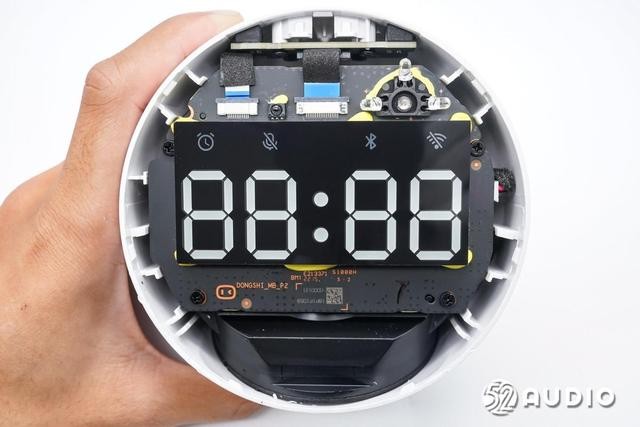

腔体内部结构一览，主板通过螺丝固定在腔体内，顶部设置数字显示屏。
卸掉螺丝，取掉主板单元，腔体内部结构一览。
底部扬声器导线设置有泡棉包裹，防止共振产生杂音。导线通过插座连接到主板。
腔体壁上通过螺丝固定功能按键小板，通过排线与主板连接。

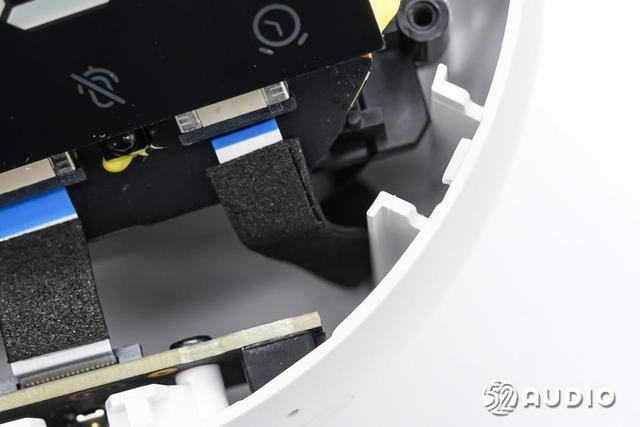

电源输入小板同样通过排线和ZIF连接器连接到主板。
挑开插座和连接器，取掉主板，腔体内部扬声器设置有独立的音腔结构，进行固定的同时提升声学性能。
小度智能闹钟主板一侧电路一览。

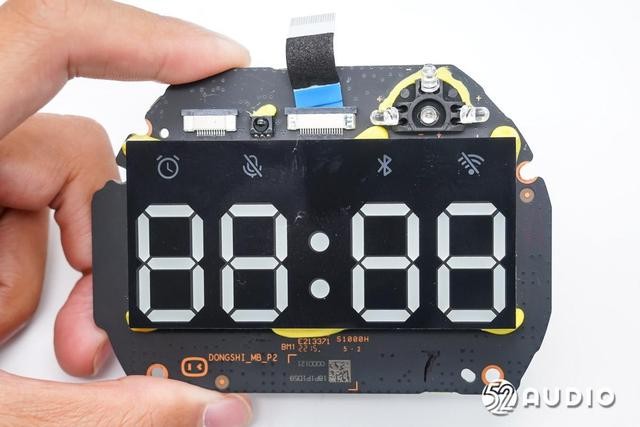

小度智能闹钟主板另外一侧电路一览，数字显示屏支持动态微表情、闹钟、静音、蓝牙、WiFi指示。
数字显示屏上丝印信息“YL78381BRW”。
球面红外接收器，底部有胶水加固。
闹钟红外线发射管阵列，指向不同方向，用于智能家居控制。
ESMT晶豪AD82128数字音频放大器，能够驱动每个25W（BTL）到一对8Ω负载扬声器，50W（PBTL）到一个4Ω负载扬声器，在24V电源下工作，无需外部散热器或风扇，并播放音乐。AD82128提供高级音频处理功能，如音量控制、32个EQ频段、音频混音、3D环绕声和动态范围控制（DRC）。
放大器外围两颗滤波电容特写，贴片焊接。
为数字音频放大器输出滤波的功率电感。
Everest顺芯ES7243高性能立体声音频模数转换器，拥有102dB信噪比，-85分贝THD N，24位，8至200 kHz采样频率，I2S/PCM主或从串行数据端口；支持TDM，256/384Fs、USB 12/24 MHz和其他非标准音频系统时钟，低功耗待机模式等。
Everest顺芯ES7243详细资料图。
丝印3267的IC。
丝印bPDJK的降压IC。

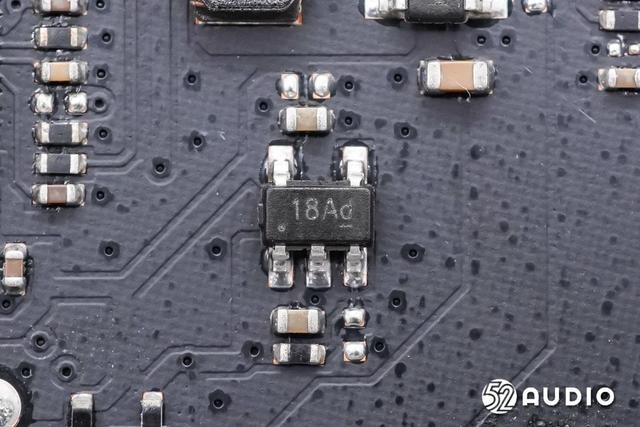

丝印18Ad的线性稳压IC。
Baidu百度鸿鹄语音芯片DU2110，是百度专门针对远场语音交互研发的芯片。
提供时钟的24.576MHZ晶振特写。

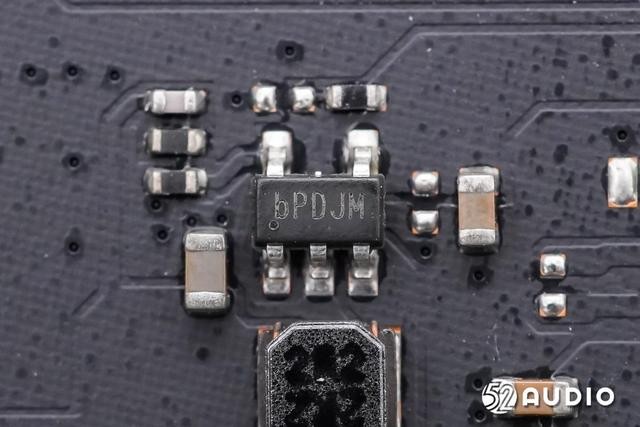

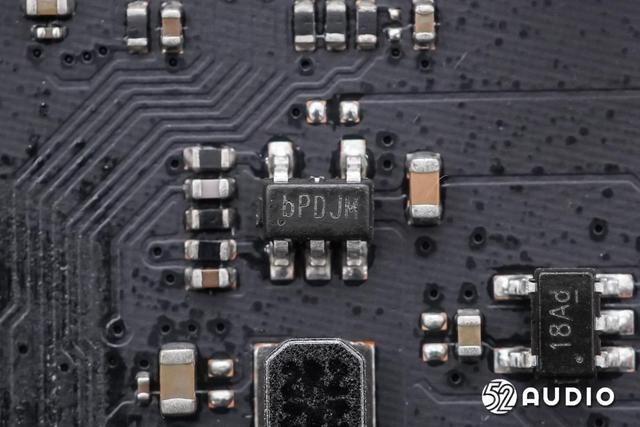

丝印bPDJM的降压IC。
丝印R6DUB的降压IC。

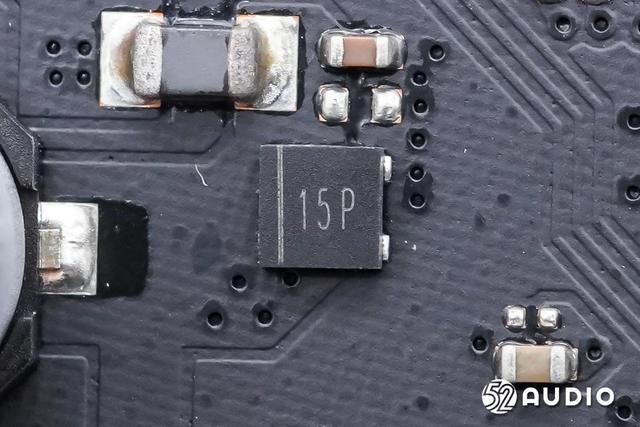

丝印15P的的TVS，用于输入过压保护。
ESPRESSIF乐鑫ESP32-D0WD-V3是一款集成2.4 GHz Wi-Fi和蓝牙双模的单芯片方案，采用台积电 (TSMC) 超低功耗的40纳米工艺，具有超高的射频性能、稳定性、通用性和可靠性，以及超低的功耗，满足不同的功耗需求，适用于各种应用场景。
ESPRESSIF乐鑫ESP32-D0WD-V3详细资料图。
为蓝牙芯片提供时钟的晶振特写。
XMC武汉新芯XM25QH128C 3.0V串行NOR闪存，用于储存WiFi和蓝牙配对信息。
ESPRESSIF乐鑫ESP-PSRAM64H 64 Mbit伪静态随机存储器 (Pseudo SRAM)，工作电压为 3.3V，最高支持 133 MHz 的时钟频率。
ESPRESSIF乐鑫ESP-PSRAM64H详细资料图。
取出扬声器单元，腔体内部结构一览。
出音孔内侧的导音锥特写，扬声器声音通过导音锥向360度方向反射，提供无死角的环形声场。

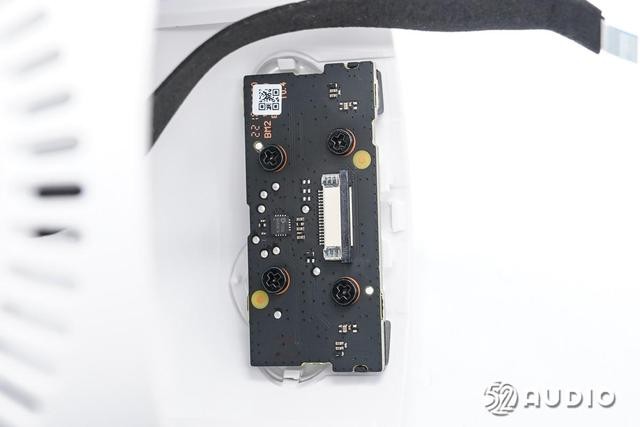

腔体顶部的功能按键小板特写，通过螺丝固定。

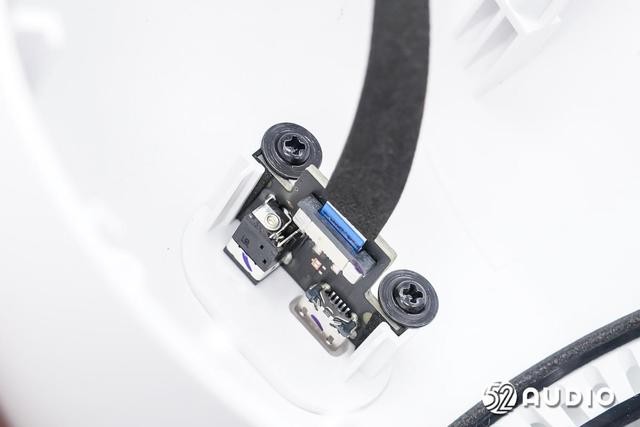

电源输入小板同样通过螺丝固定在腔体壁上。
小度智能闹钟音腔顶部特写。
小度智能闹钟音腔侧边特写，导线通过泡棉包裹，防止共振产生杂音。

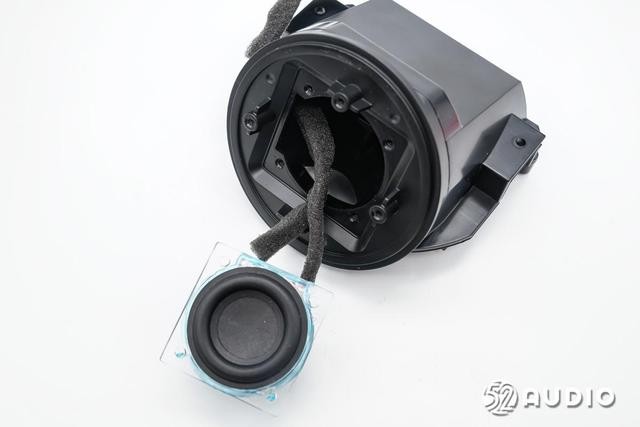

全频喇叭通过螺丝固定在音腔上。
鞋垫螺丝取出喇叭。
全频喇叭正面振膜特写，输出功率3W。

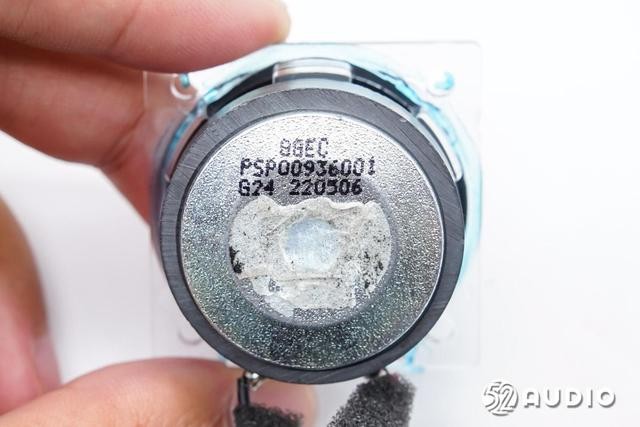

全频喇叭背面T铁特写，丝印“88EC PSP00936001 G24 220506”。

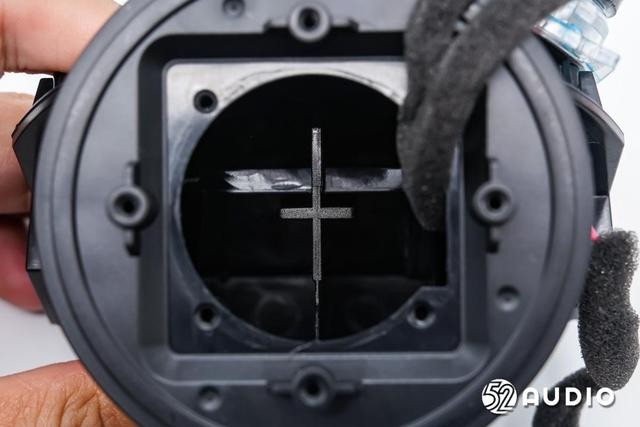

音腔内部结构一览，十字骨架支撑，增强固定。
扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器尺寸约为36.71mm。
卸掉螺丝，取出功能按键和电源输入小板。
电源输入小板一侧电路一览，通过ZIF连接器与主板连接。
电源输入小板另外一侧电路一览，未设置元器件。

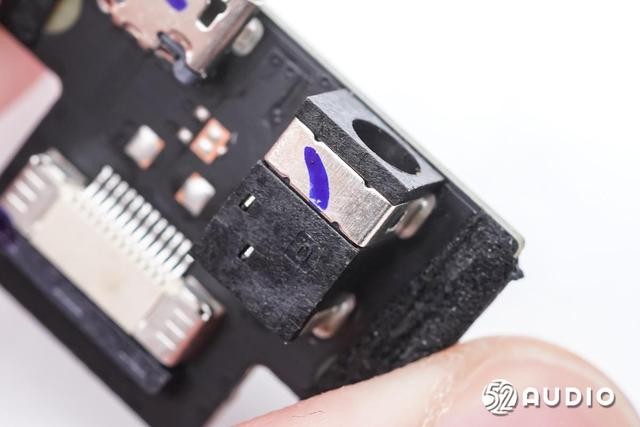

DC电源输入接口母座特写。
预留的Micro USB接口母座特写。

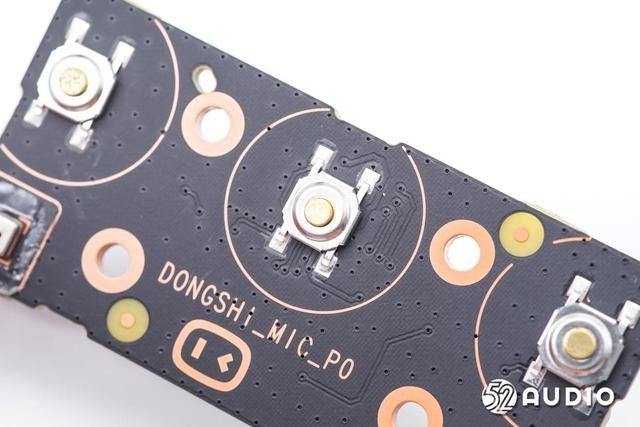

功能按键小板一侧电路一览，设置有三颗微动按键和两颗拾音麦克风。
功能按键小板另外一侧电路一览，同样通过ZIF连接器连接主板排线。
微动按键特写，用于各项功能控制。
镭雕1047 5271的MEMS麦克风特写，用于语音交互功能拾取语音指令。
另外一颗镭雕1047 5271的MEMS麦克风，两颗麦克风组成波束成形阵列，提升拾取语音指令的准确性，防止其他声音干扰。

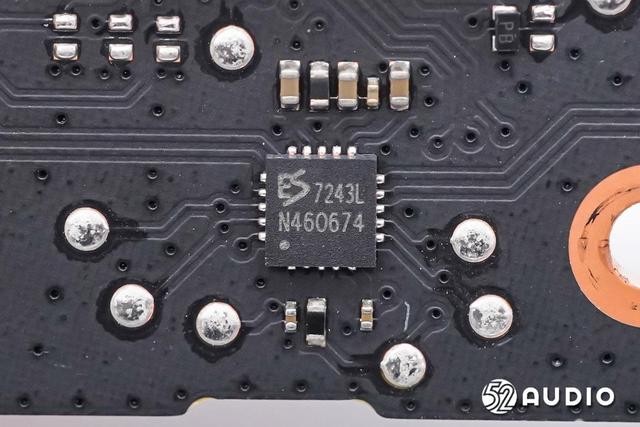

Everest顺芯半导体ES7243高性能立体声音频ADC，用于将麦克风模拟信号转换成数字信号送到处理器，进行拾音操作。

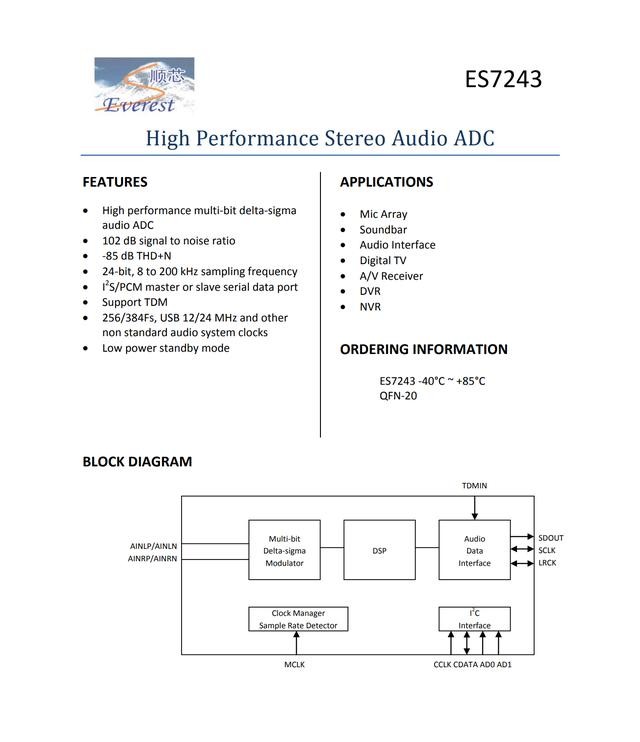

Everest顺芯半导体ES7243详细资料图。
小度智能闹钟拆解全家福。
三、我爱音频网总结
小度智能闹钟在外观方面，采用了半球体弧面设计，黑白配色，体积小巧，造型圆润可爱。正面搭载LED高清数码显示，支持语音交互动态微表情显示，WiFi、闹钟等设置图标；机身顶部设置有功能按键，便于快捷控制；底部360度出音孔，搭配导音锥，实现环绕式声场，保证所有方位的听感一致。
内部结构配置方面，主要包括独立音腔、主板、电源输入和功能按键小板，均通过排线和ZIF连接器连接。全频喇叭尺寸约为36.71mm，输出功率3W；功能按键小板上搭载了两颗MEMS麦克风，用于语音交互功能精准拾取语音指令，采用顺芯半导体ES7243高性能立体声音频ADC，用于将麦克风模拟信号转换成数字信号送到处理器。
主板上，采用了晶豪AD82128数字音频放大器，提供如音量控制、32个EQ频段、音频混音、3D环绕声和动态范围控制（DRC）等音频处理功能；还采用了顺芯ES7243高性能立体声音频模数转换器，百度自研DU2110鸿鹄语音芯片，乐鑫ESP32-D0WD-V3Wi-Fi和蓝牙芯片，以及武汉新芯XM25QH128C 3.0V串行NOR闪存和乐鑫ESP-PSRAM64H 64 Mbit伪静态随机存储器 。
,
