一：画法几何与建筑制图考试
一、单选题（共 15 道试题，共 75 分。）
1. 楼梯平面图上应该用（90°折断线 ）表示表示剖切位置。
2. 图样上标注尺寸的起止符号（有箭头和斜短线两种 ） 形式。
3.图样上所标注的尺寸数值应该是形体的（实际尺寸 ），与绘图比例和绘图精度无关。
4.局部剖面图中外形与剖面以及剖面部分相互之间的分界线画（粗实线）。
5. 房屋平面图的剖切平面一般应选择（经过门、窗洞口的位置 ）。
6. 对于材料不明确的构件剖面图，其图例应画成（方向一致、间隔相等的45°细实线 ）。
7. 在结构平面图中构件代号TL表示（ 楼梯梁）。
8. 点的直角坐标（X,Y,Z），分别代表空间点到投影面（ V，H，WB）的距离。
9. 剖面图有（4）种类型，分别是(全剖面图，半剖面图，局部剖面图，阶梯剖面图)。
10. 在钢筋混凝土结构图中，符号“ Ф ”表示为（HRB335 ）级钢筋。
11. 在结构施工图中尺寸线或标注引出线一般用（细实线 ）表示
12. 移出断面图的轮廓线画（细实线 ）。
13. 房屋工程图按专业不同，一般包括（建筑施工图、结构施工图、设备施工图 ）。
14. 当采用带装订边的图纸幅面格式时，不管图纸大小，其装订边尺寸都是（25 ） 。A. 15. 在楼梯剖面图中，应画粗实线型的结构为（ 剖到楼梯段）。
二、判断题
1.全剖面图与半剖面图的标注是完全相同的。B. 正确
2. 圆球的三个正投影的形状是直径相等的圆。B. 正确
3. 画组合体三面图时，任何方向都可以作正视方向。B. 正确
4.“平法”是平面整体表示法的简称，平法之前的表示 *** 称为传统表示法。B. 正确
5. 半剖面图中，外形视图与剖面图的分界线必须画细点划线。A. 错误
你自己就是高人 分别 百度你的题 一定会有解答的 百度知道
二：画法几何与建筑制图第二版答案
一、分析与说明

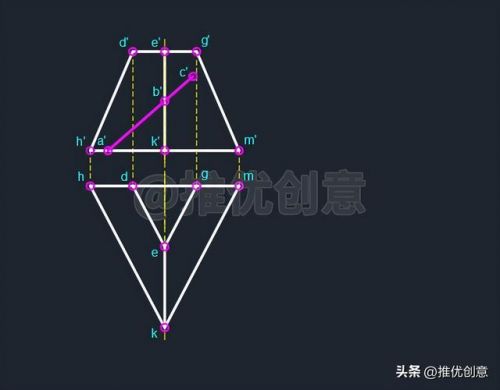

1.1、先看题目：根据所给尺寸抄画立体的正面投影及水平投影，并绘制立体的侧面投影、及其表面线的水平及侧面投影。
20250112_02
1.2、画法几何是机械制图的发动机，没有它，你的机械制图将寸步难行，所以必须熟练掌握。
二、画法几何 *** 绘制
2.1、先绘制立体的侧面投影。
如下图所示，在前视图上标出所有的点，然后在俯视图上标出相应的点。
20250112_02
2.2、从前视图上将点k'向左视图上投影，从俯视图上将点k向左视图上投影，在左视图上得到相应的投影点k"。
2.3、从前视图上将点h'向左视图上投影，从俯视图上将点h向左视图上投影，在左视图上得到相应的投影点h"。
从前视图上将点m'向左视图上投影，从俯视图上将点m向左视图上投影，在左视图上得到相应的投影点m"。
在左视图上点m"与点h"是重影点。
2.4、从前视图上将点e'向左视图上投影，从俯视图上将点e向左视图上投影，在左视图上得到相应的投影点e"。
2.5、从前视图上将点d'向左视图上投影，从俯视图上将点d向左视图上投影，在左视图上得到相应的投影点d"。
从前视图上将点g'向左视图上投影，从俯视图上将点g向左视图上投影，在左视图上得到相应的投影点g"。
在左视图上点g"与点d"是重影点。
2.6、如下图所示，在左视图上连接d"h"、h"k"、k"e"、e"d"，就得到了立体的左视图。
2.7、下面开始绘制立体表面线的水平及侧面投影。
如下图所示，从前视图上将点a'向俯视图上投影，与俯视图上的hk的交点就是相应的投影点a。
2.8、从前视图上将点a'向左视图上投影，从俯视图上将点a向左视图上投影，在左视图上得到相应的投影点a"。
2.9、如下图所示，从前视图上将点b'向左视图上投影，与左视图上的e"k"的交点就是相应的投影点b"。
2.10、从前视图上将点b'向俯视图上投影，从左视图上将点b"向俯视图上投影，在俯视图上得到相应的投影点b。
2.11、下面绘制点C在俯视图和左视图上的投影点，这是此题最难的部分了。
如下图所示，在前视图上向上延长h'd'、k'e'、m'g'交于点n'；在左视图上向上延长h"d"、k"e"得到的交点就是相应的投影点n"；在俯视图上向上延长ke与hm的交点就是相应的投影点n。
这样就将三棱台补全成了三棱锥。
2.12、如下图所示，在前视图上连接n'c'并向下延长，交k'm'于点p'。
2.13、如下图所示，从前视图上将点p'向俯视图上投影，与俯视图上的km的交点就是相应的投影点p。
2.14、在俯视图上连接np，线段np就是线段NP在俯视图上的投影。
2.15、如下图所示，从前视图上将点c'向俯视图上投影，与俯视图上的np的交点就是相应的投影点c。
2.16、从前视图上将点c'向左视图上投影，从俯视图上将点c向左视图上投影，在左视图上得到相应的投影点c"。
至此，点A、点B、点C在俯视图和左视图上的投影点就全部确定出来了。
2.17、如下图所示，在俯视图上连接ab、bc。
2.18、如下图所示，在左视图上连接a"b"、b"c"。
因为在左视图上，线段b"c"为不可见线段，故用虚线。
2.19、立体的侧面投影、及其表面线的水平及侧面投影绘制完成后如下图。
20250112_02
三：画法几何与建筑制图知识点
一、投影的作用： 1、工程图最基本的要求之一是：画在纸上的图样，应能确切地反映出工程形体的形状和大小，通常这一要求是用投影法来实现。 投影法：假设光线能够透过物体将物体上所有轮廓线都 反映在落影平面上 2、投影图：能够反映出物体原有空间形状的平面图形。投影法：用平面图形表达空间形体的 *** 3、影与投影的区别： （1）影： 自然现象； （2）投影： 反映形体空间形状的手段、 *** 4．投影三要素： （1）投射线：SA 、 SB 、 SC 、 SD （2）投影面：H面 （3）形 体：三棱锥D-ABC 5、中心投影：投影中心S；平面P；投射线汇交 投射中心S 6、平行投影：斜投影、正投影；平行投射线倾斜 或垂直投影面P 6、常用的投影 *** 和投影图 1）透视投影图：中心投影法；立体图；形象逼 真；直观图 2）轴测投影图：平行投影法；单面投影图；立 体图；度量差 3）多面正投影图：向几个互相垂直的投影面分 别进行投影 4）标高投影：单面正投影图；标高图；立体感差
