前言
苹果手表都是采用磁吸无线充电，磁力吸附自动对准，省力又省心。在后来推出的苹果手机上也沿用了这一磁吸功能，推出了MagSafe磁吸无线充电器。但苹果推出的磁吸无线充电器均为单一功能，只能选择对应手表或者对应手机的充电器，无法两者兼顾。
充电头网拿到了Aiker艾可尔一款三合一磁吸无线充电器，支持手机，手表和耳机充电，满足苹果全家桶无线充电应用，并且这款无线充电器可以作为支架使用，一边充电，一边刷剧互不影响。下面充电头网就带来这款三合一无线充电器的拆解，看看内部是如何设计的。
艾可尔三合一无线充电器开箱
包装盒正面印有产品外观图、名称、卖点、15W等，从图可以看出这款产品还能当支架使用。
背面印有产品参数以及使用简图，通过了CE、FCC、RoHS认证。

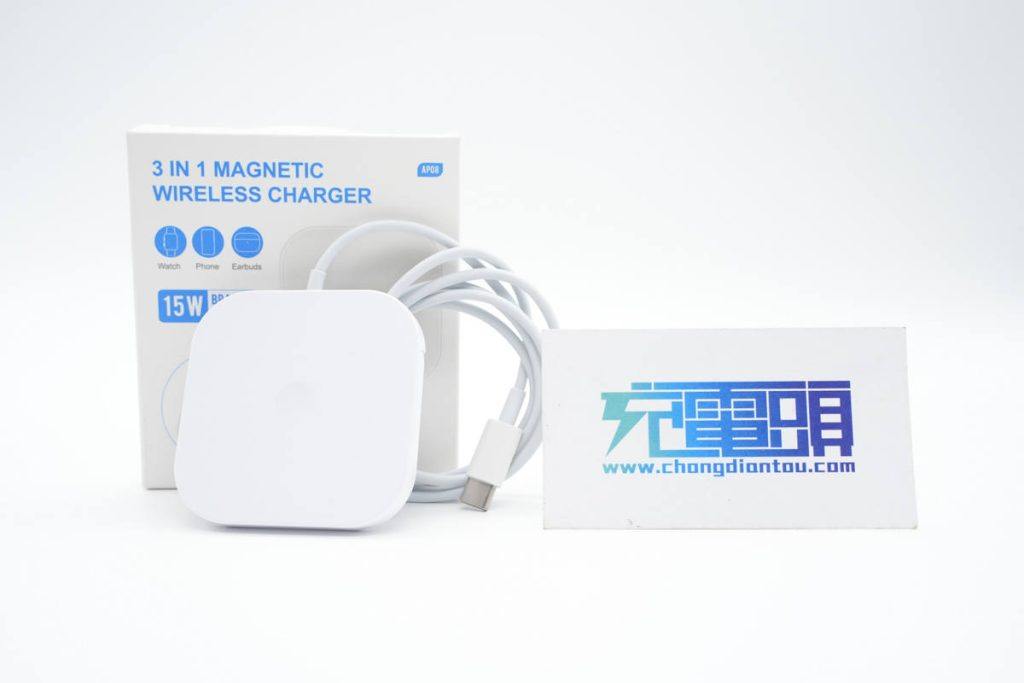

包装内只有这款三合一无线充电器。

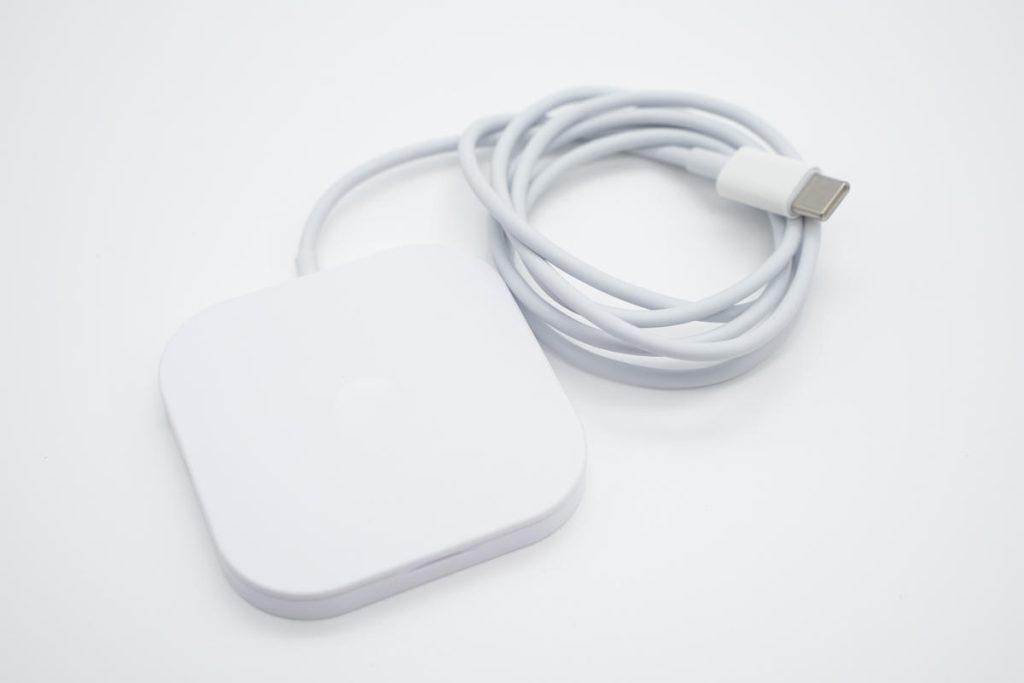

产品为方块扁平机身，外壳磨砂抗指纹，自带USB-C线缆，可以很好适配市面主流快充充电器。

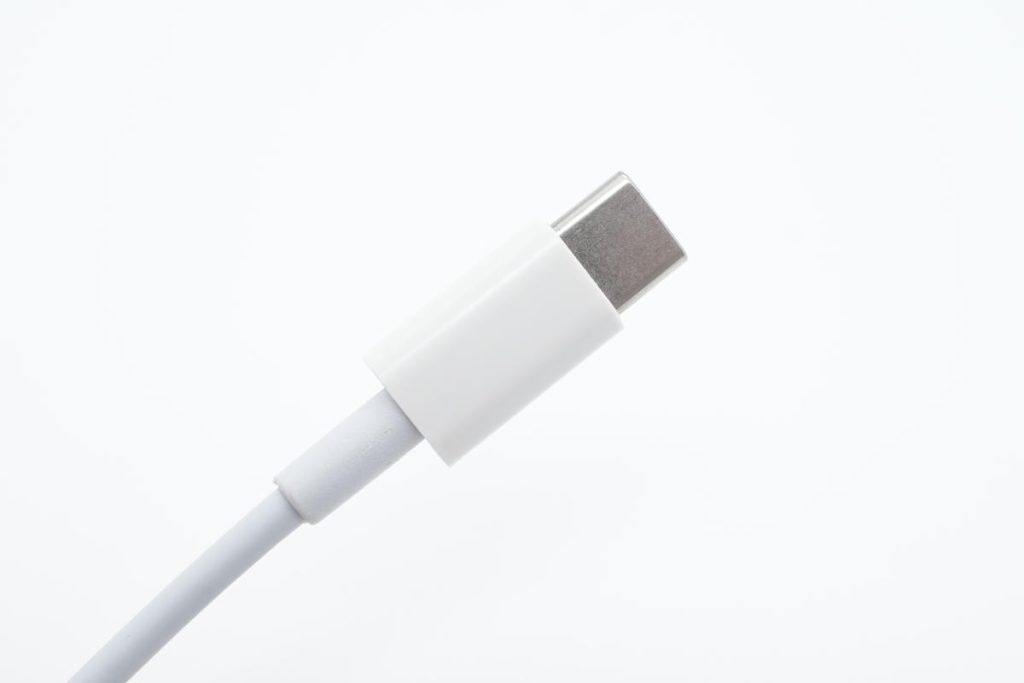

USB-C线头外壳亮面处理，此外做了抗弯折保护。
顶面中心设有为苹果手表充电定位的小凹面。

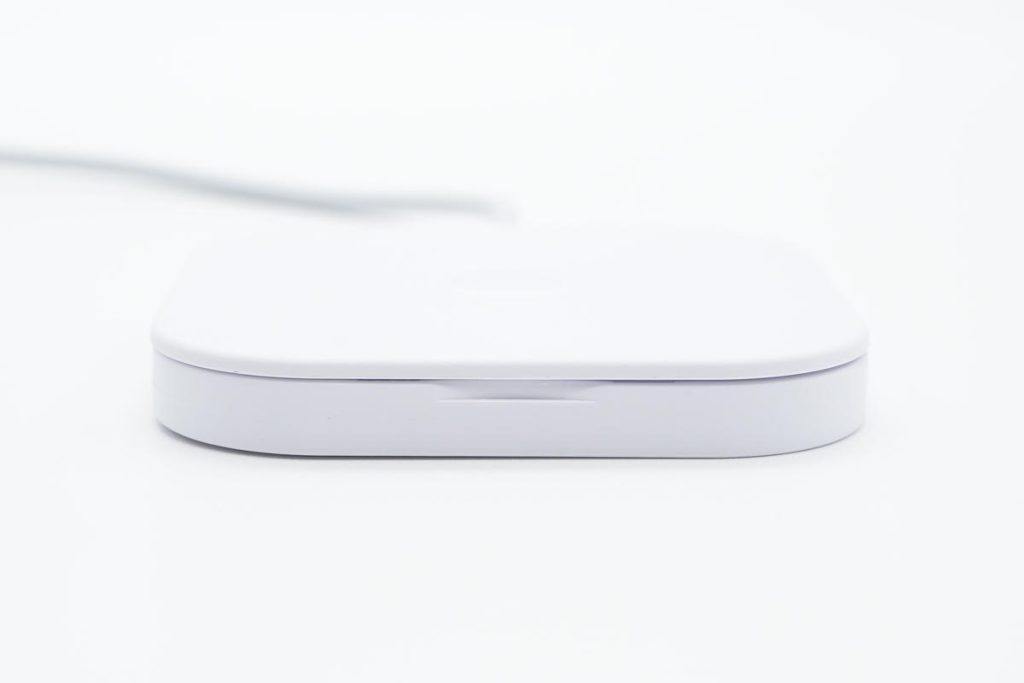

侧身设有U型可收纳支脚，前端有小凹槽处理，方便用户取出支脚使用。

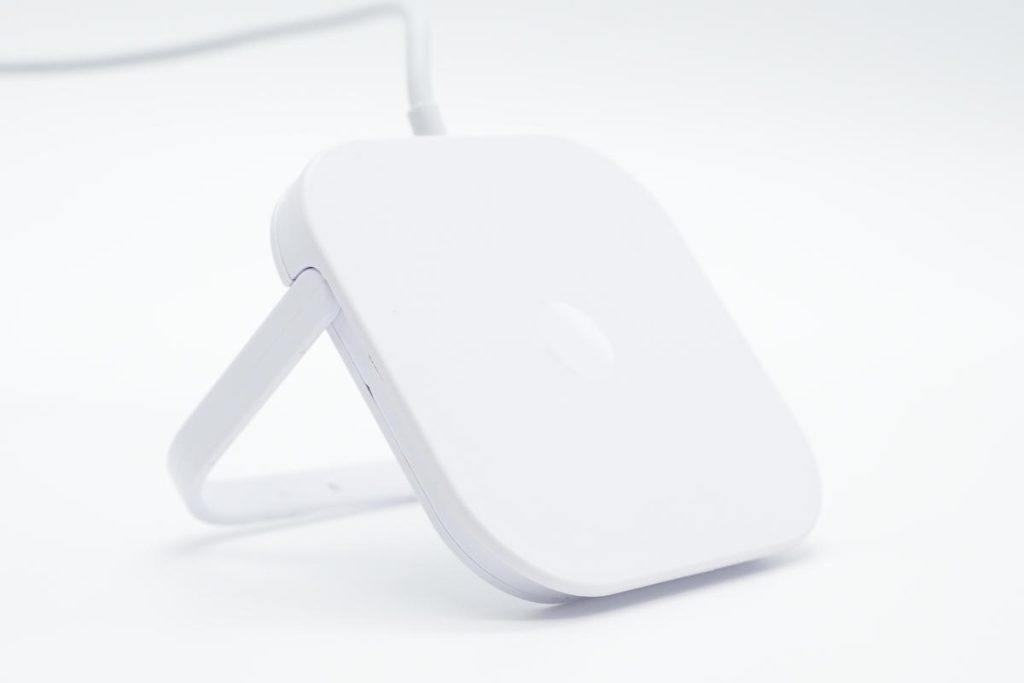

将支脚取出，这款无线充电器便可当磁吸无线充电支架使用。

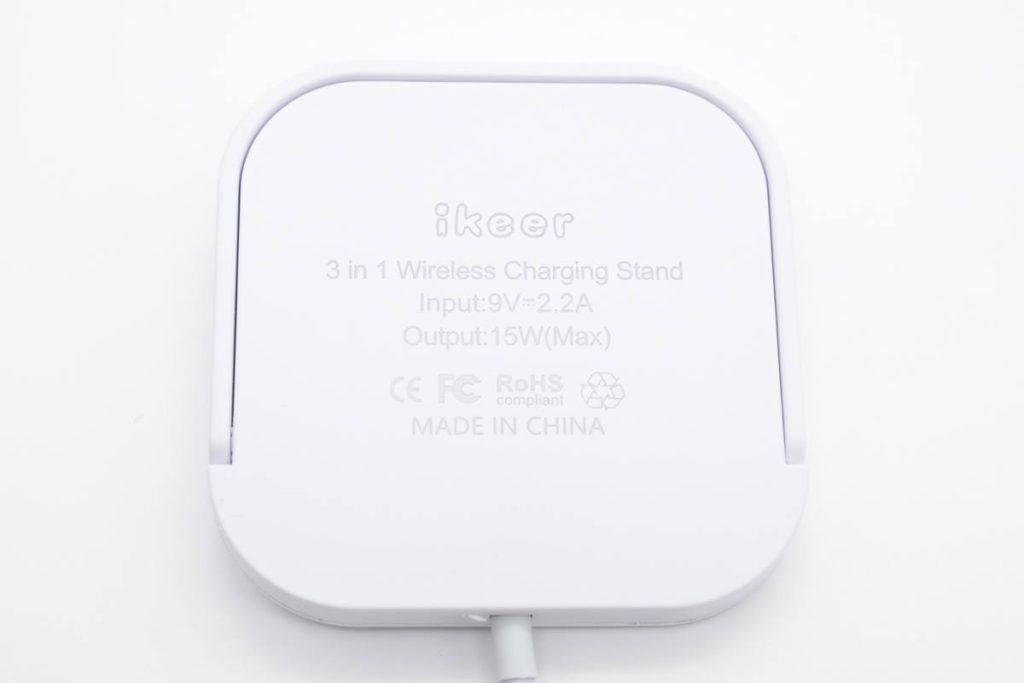

机身背面印有产品信息，支持9V2.2A输入，以及最高15W无线充输出。

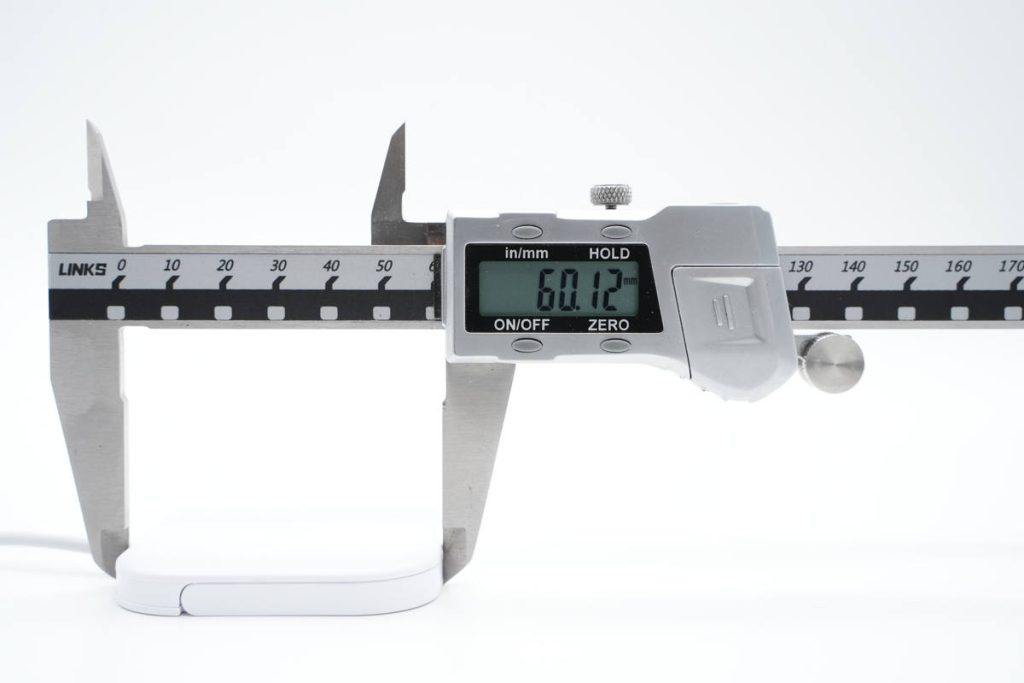

测得机身长度为60.12mm。

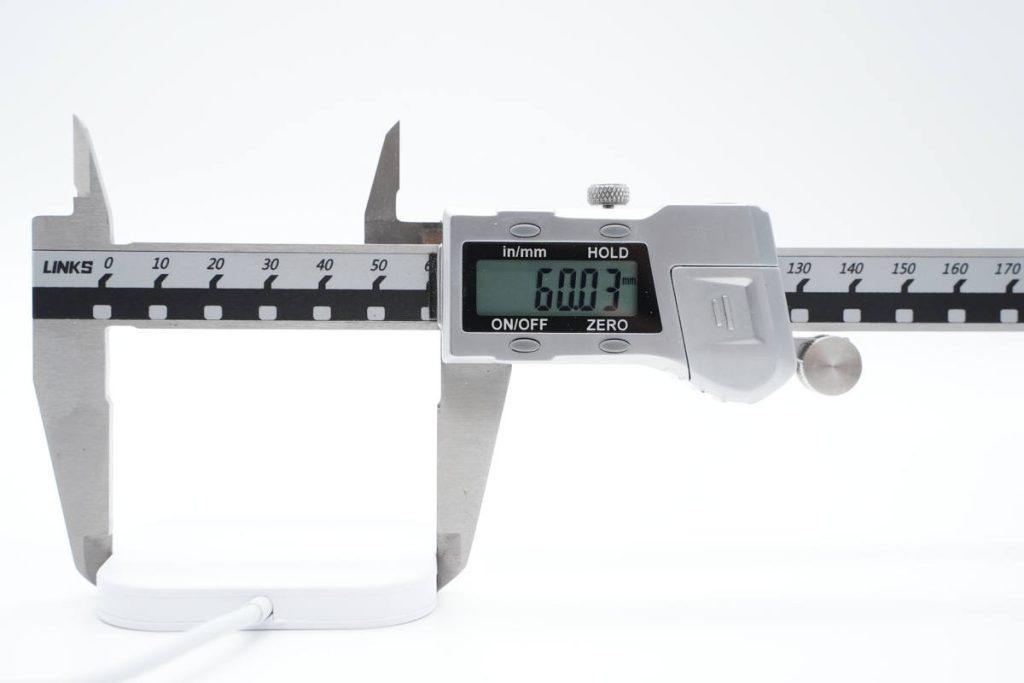

宽度为60.03mm。

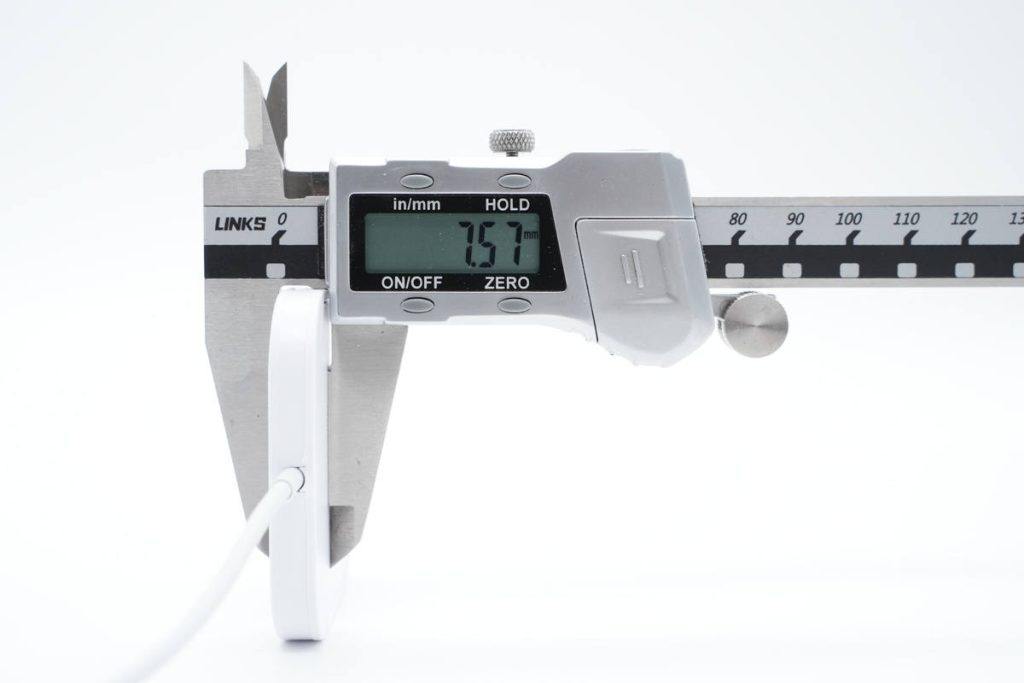

厚度为7.57mm。

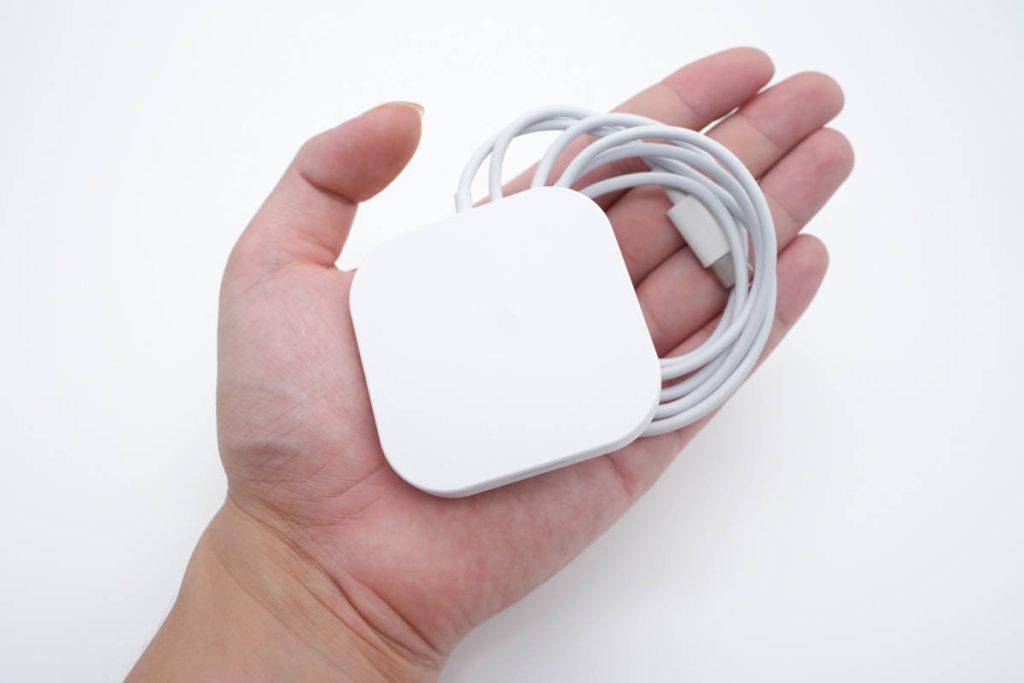

拿在手上的大小直观感受。

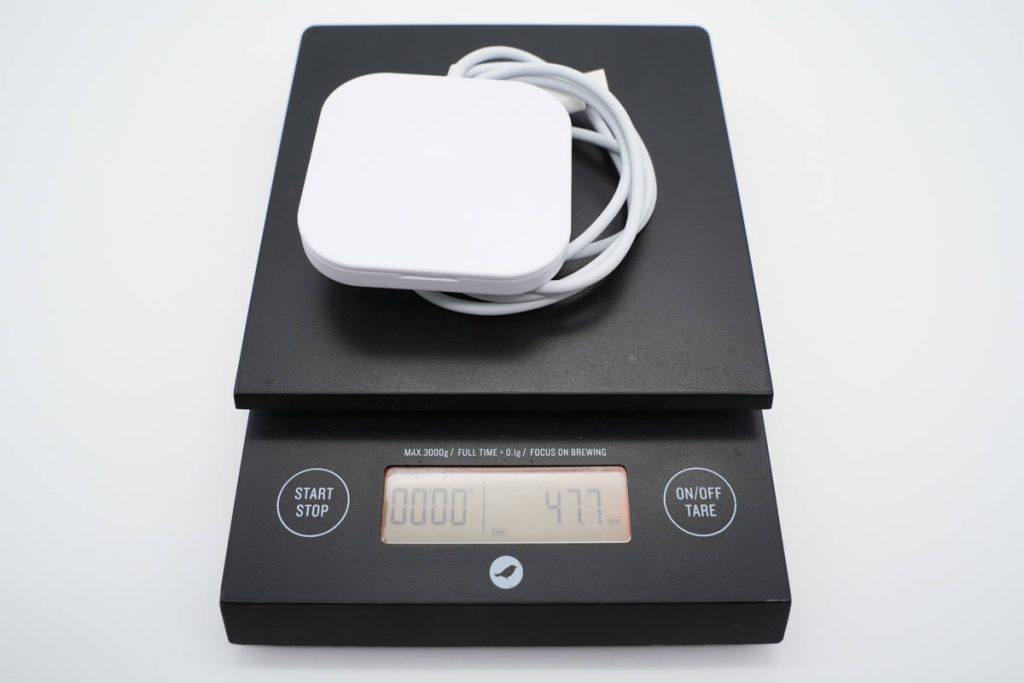

产品总重量约为48g。

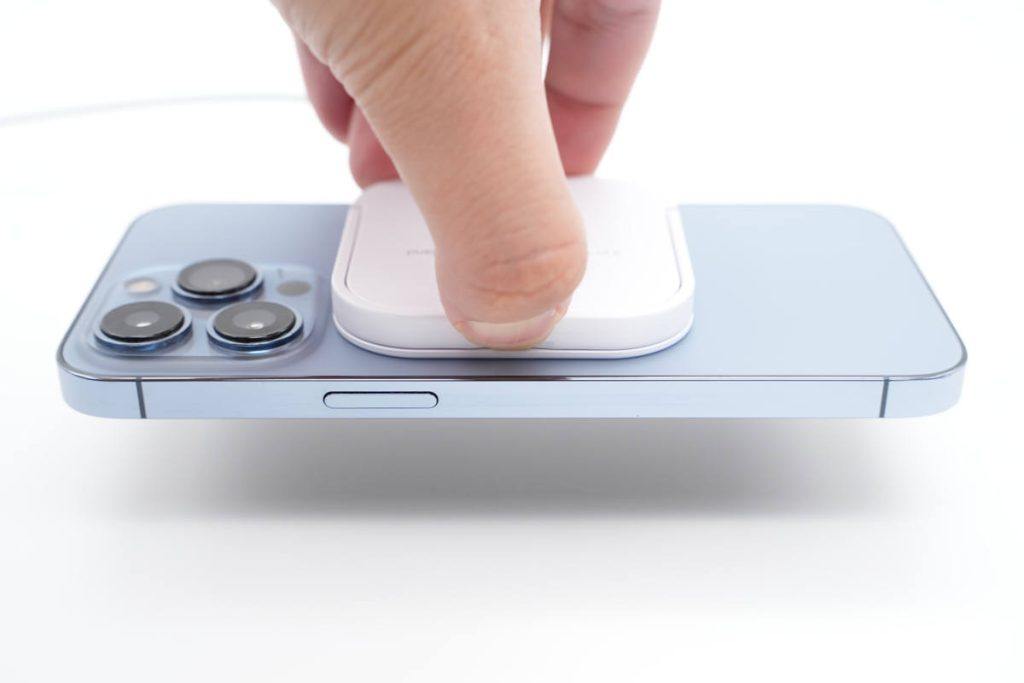

产品机身看着很小，但吸附力很强，可以吸附起iPhone 13 Pro不掉落。

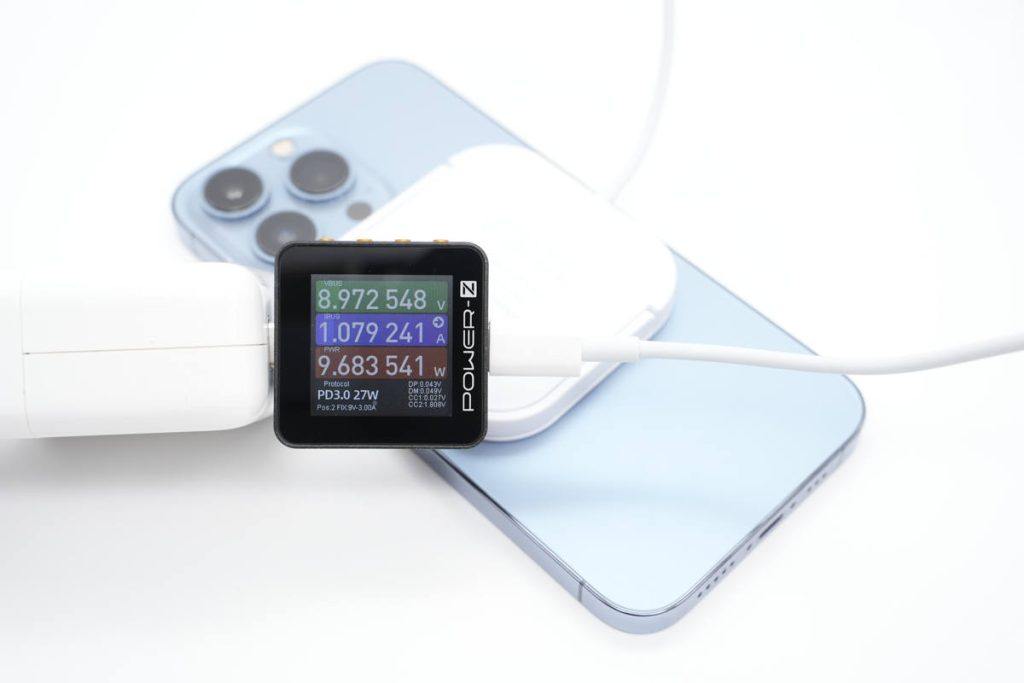

使用这款三合一无线充电器给iPhone 13 Pro进行无线充电，通过ChargerLAB POWER-Z KM002C测得输入功率为8.97V 1.08A 9.68W。

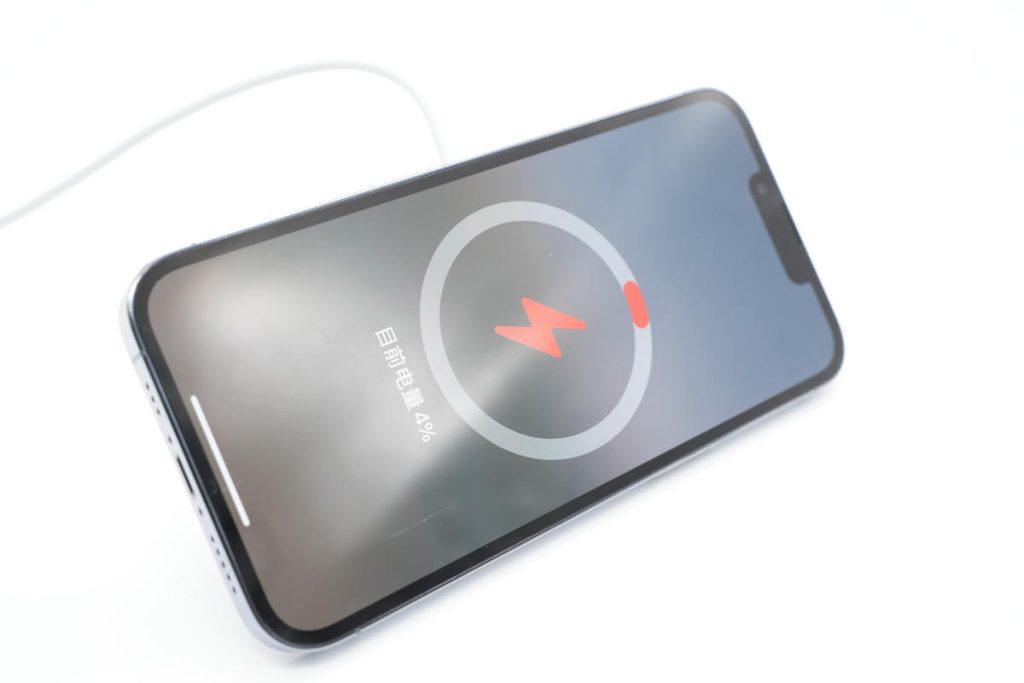

当磁吸无线充电支架使用场景一览，方便边充电边刷，实用性好。
拿来给苹果AirPods充电，测得充电功率约为2.4W。

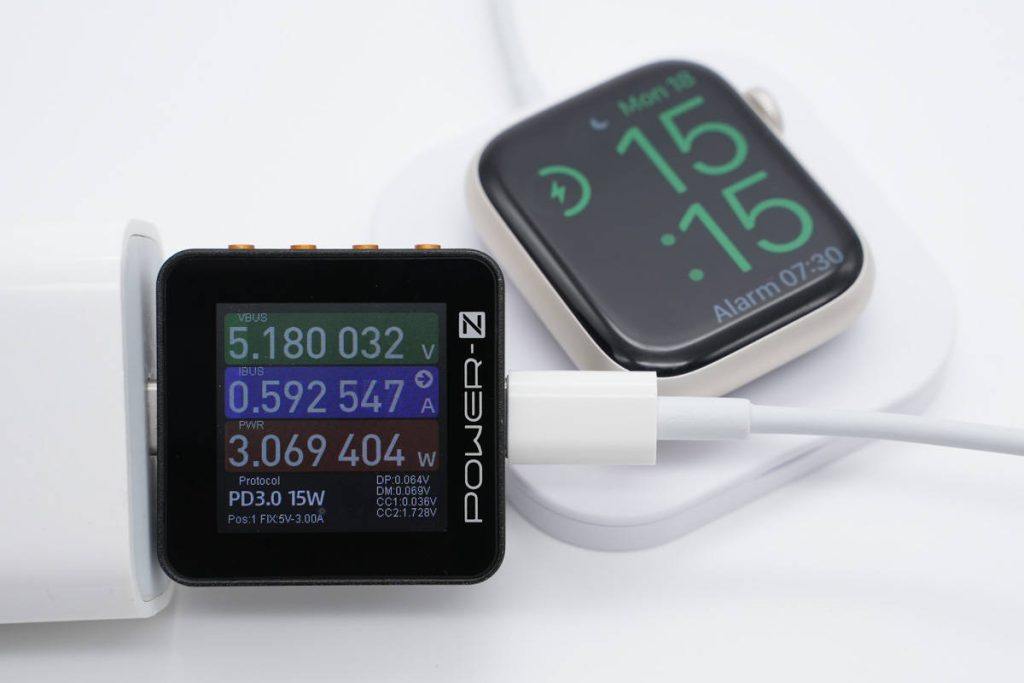

给苹果Apple Watch充电，测得充电功率约为3.07W。
艾可尔三合一无线充电器拆解
在了解这款无线充电器的外观、性能之后，下面继续对其进行拆解，一起来看看用料做工如何。

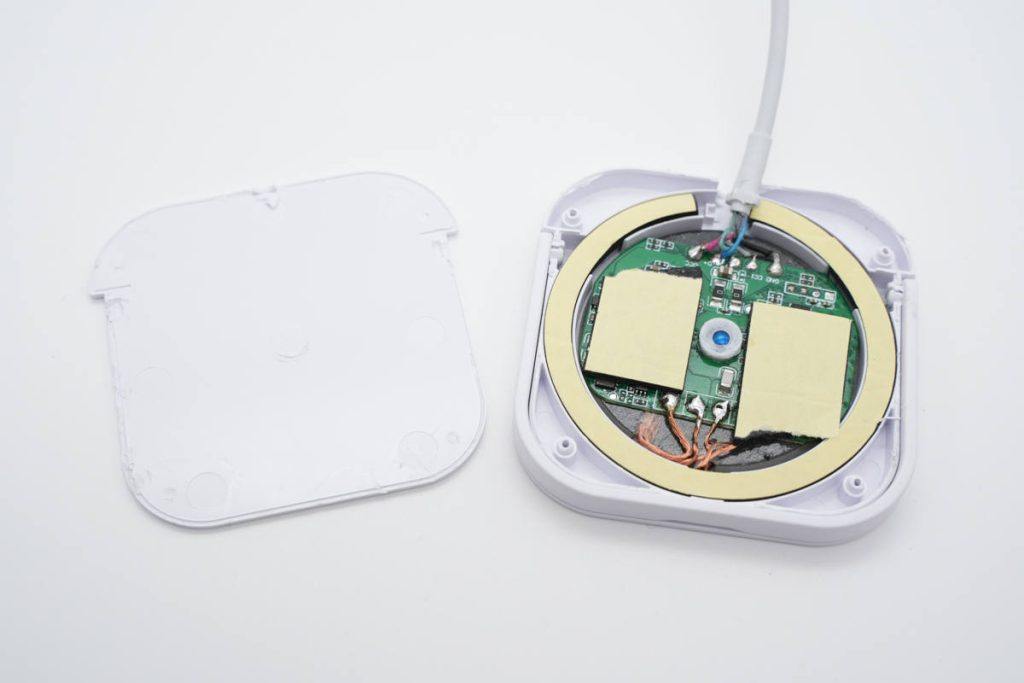

撬开无线充后盖，后盖内部是吸附手机的磁铁环和PCBA模块。
PCBA模块和磁铁环粘贴双面胶缓冲。

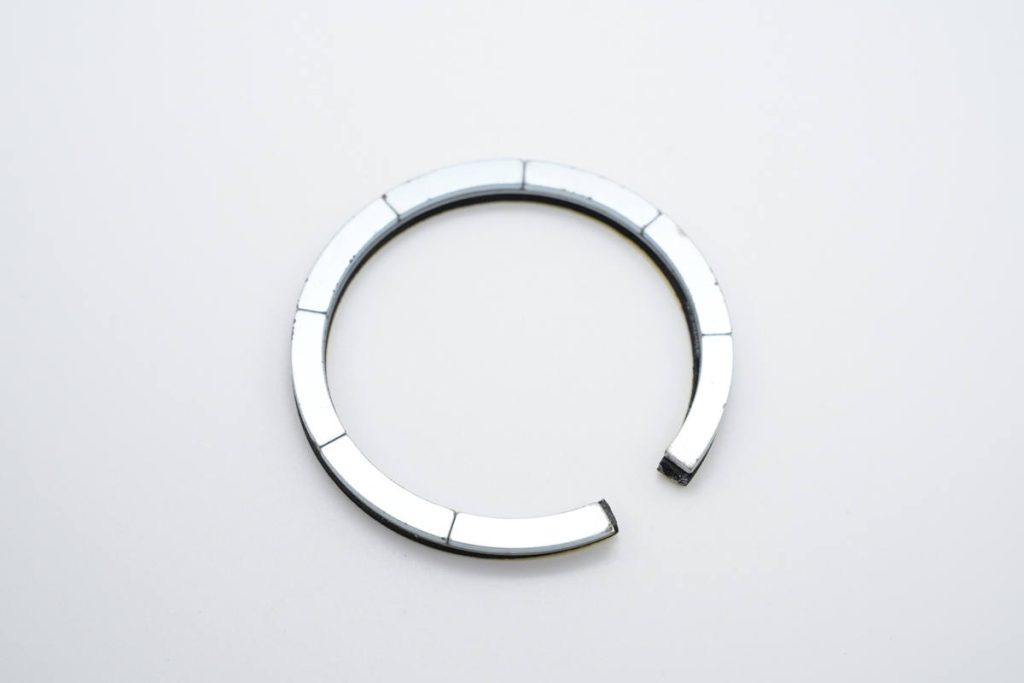

磁铁环由8颗磁铁组成。
磁铁吸附在C型铁片上，铁片上贴有双面胶填充。

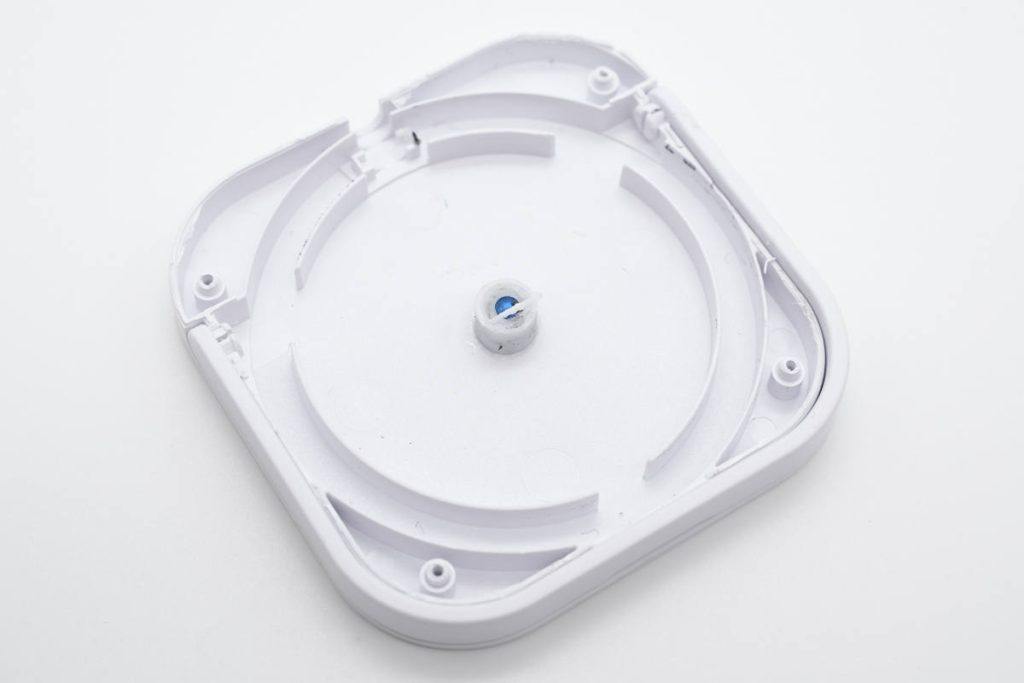

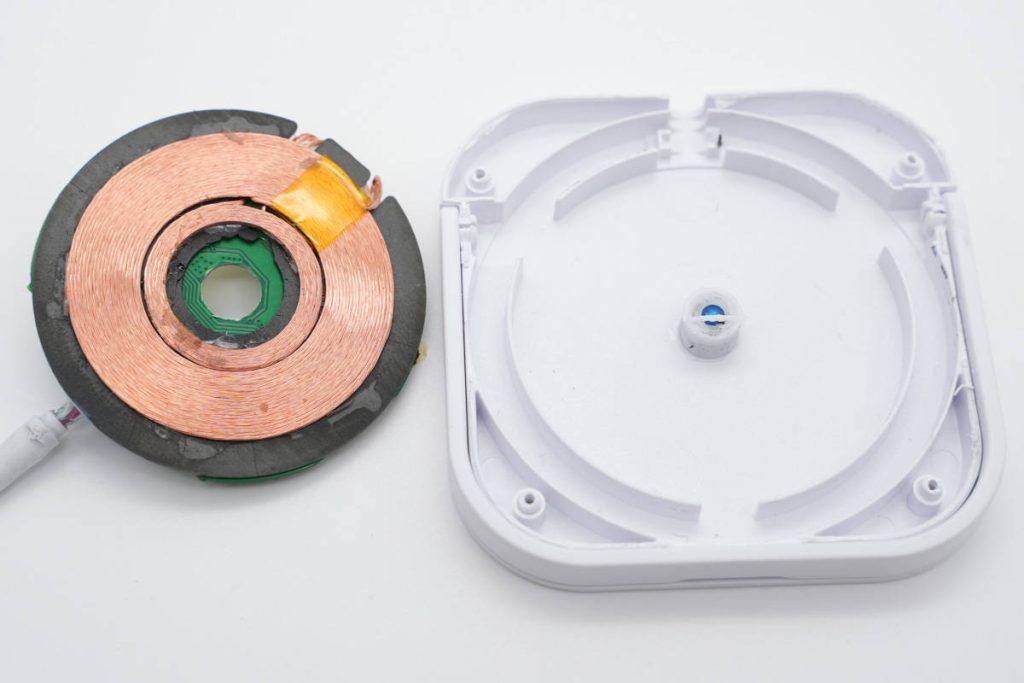

取出无线充电PCBA模块，外壳内部开槽固定磁铁环。
壳体中间固定一颗磁铁，用于吸附苹果手表。

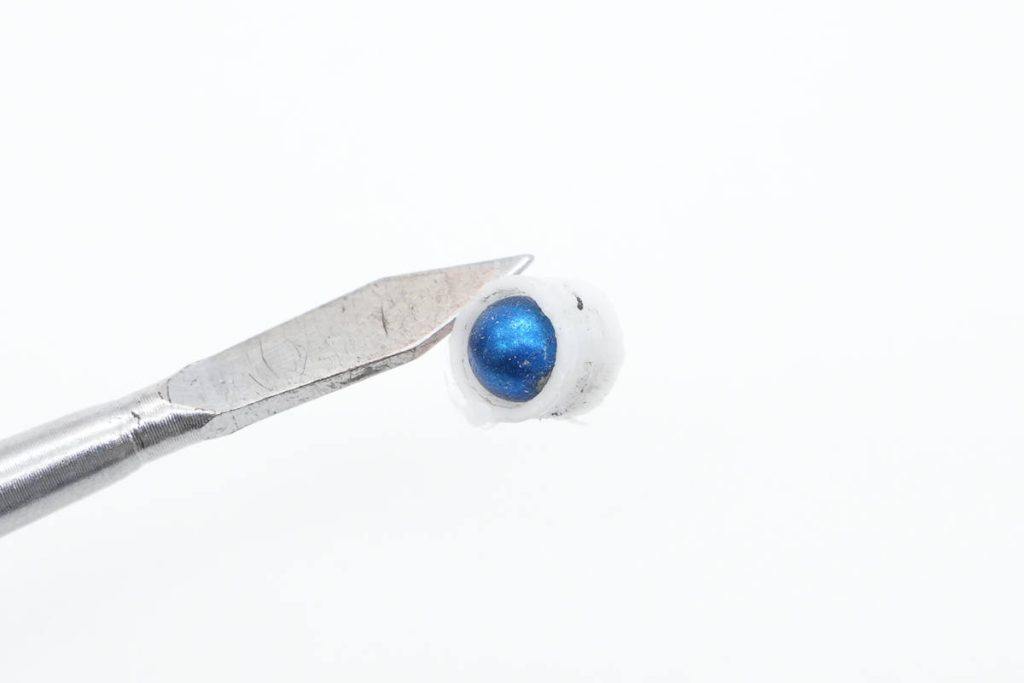

磁铁吸附在金属撬棍上。

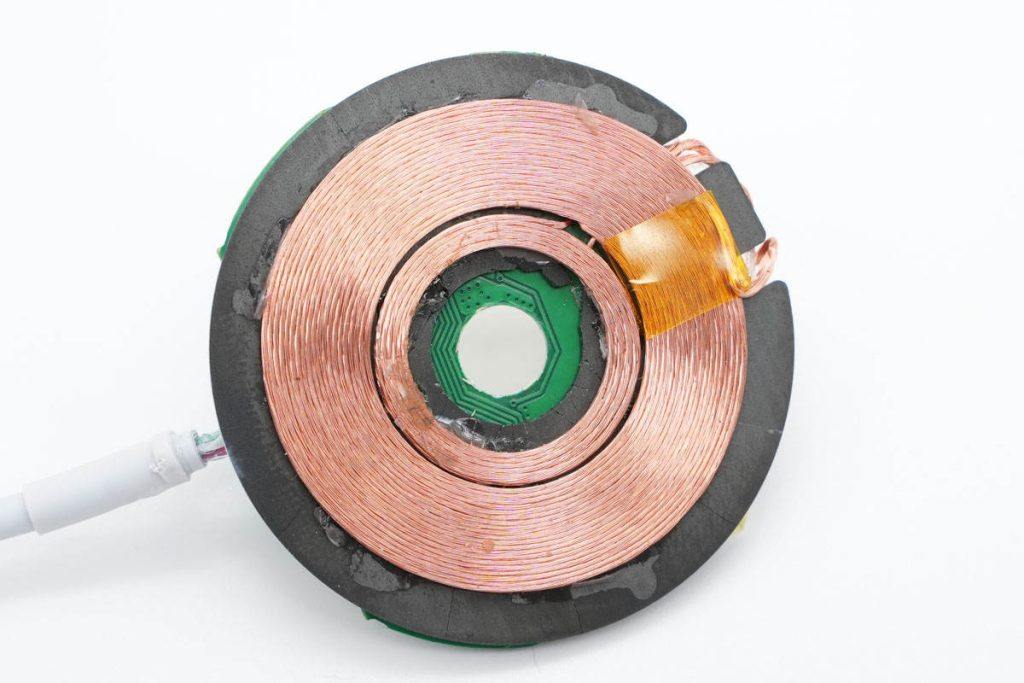

无线充电线圈采用利兹线绕制，外圈为手机和耳机充电盒充电，内圈为苹果手表充电。

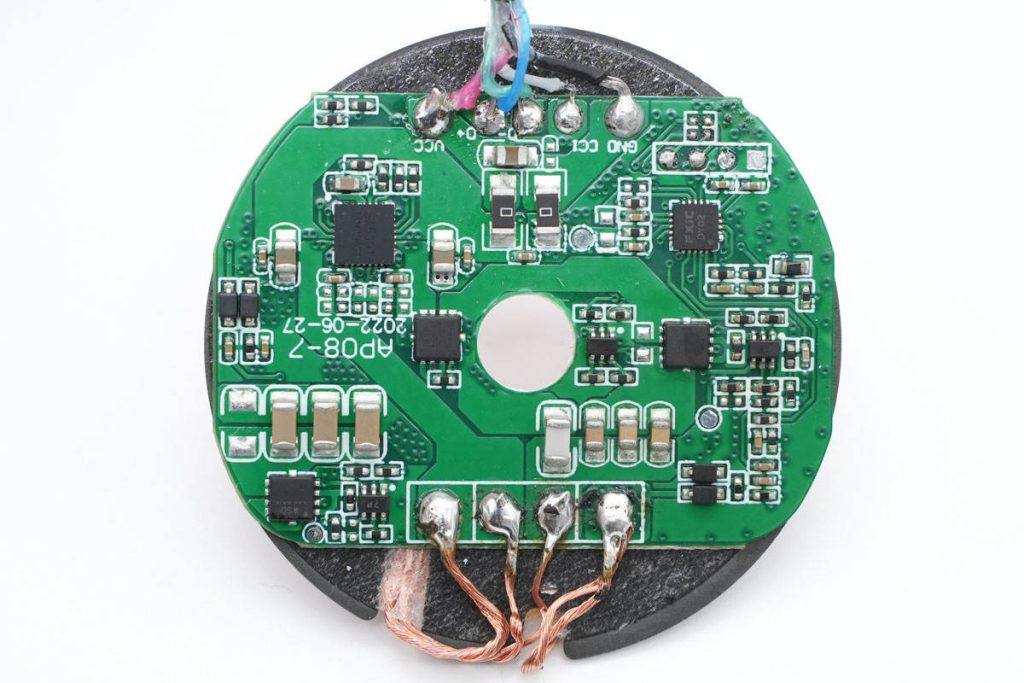

PCBA模块焊接无线充电集成功率级芯片，无线充电主控和三颗切换MOS管，分别用于无线充电线圈切换及谐振电容切换。背面粘贴无线充电线圈隔磁片，为单面元件。

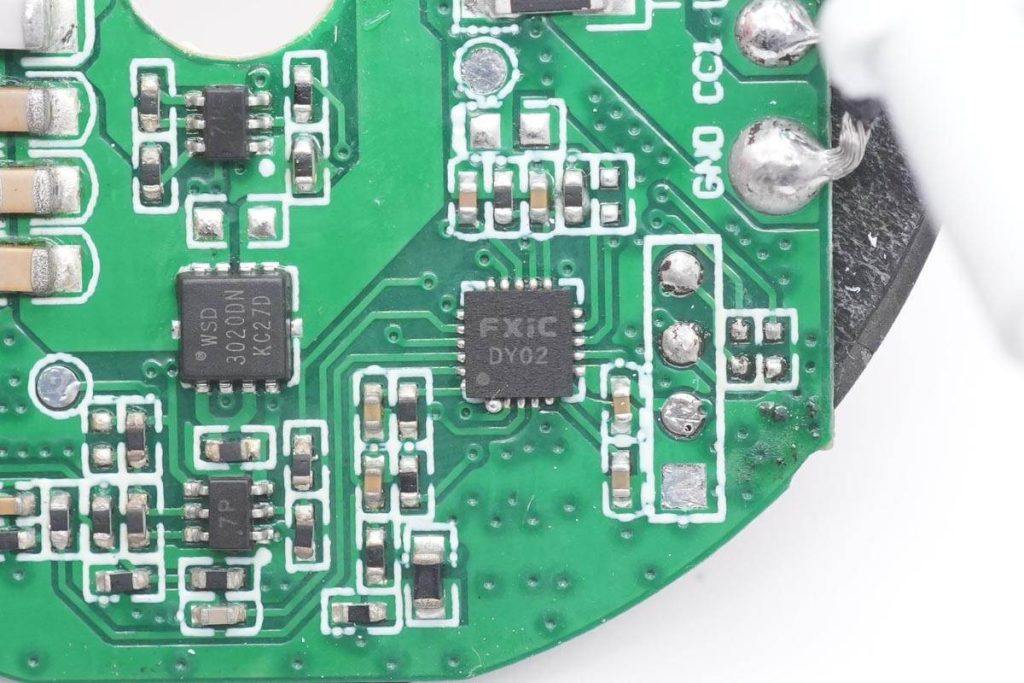

无线充电主控丝印FXiC DY02，来自深圳市放芯科技有限公司。主控芯片右下方是一颗热敏电阻，用于检测无线充温度。

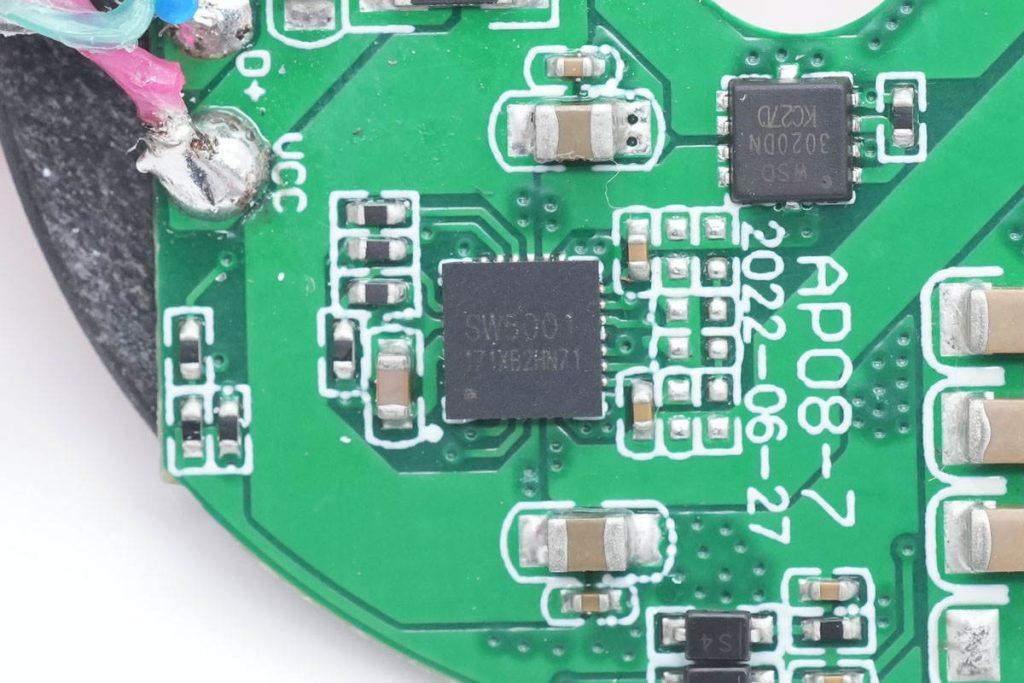

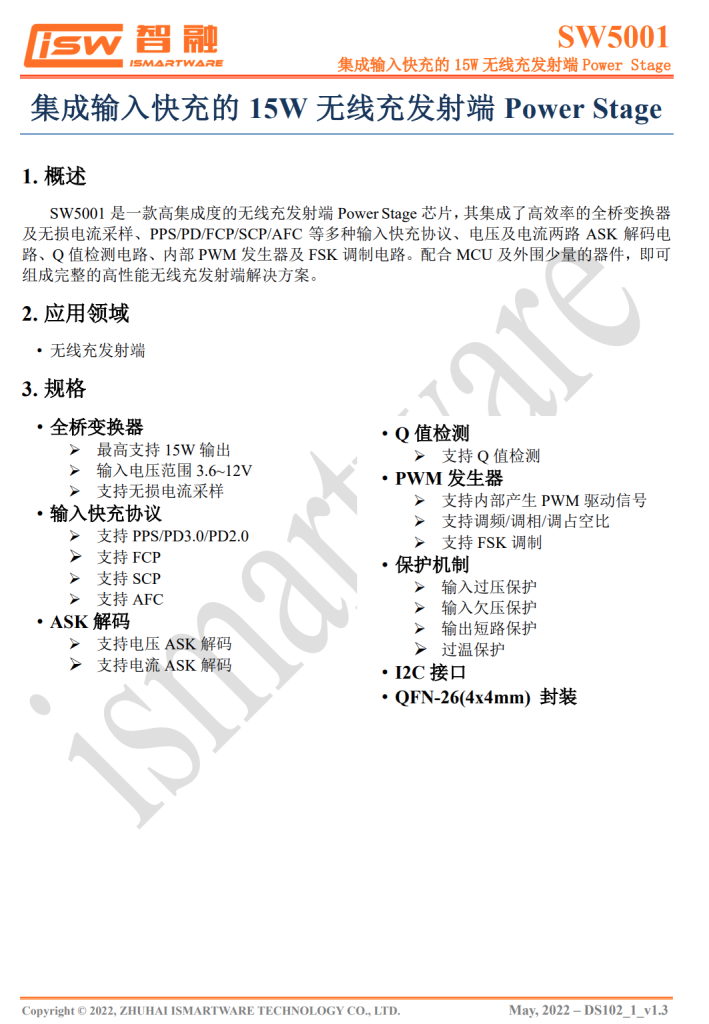

无线充电集成功率级芯片采用智融SW5001，是一颗高度集成的无线充发射端集成功率级芯片。芯片内部集成了高效率的全桥变换器和无损电流采样，支持PPS/PD/FCP/SCP/AFC等多种快充协议。
芯片内部集成电压和电流ASK解码电路、Q值检测电路，内部PWM发生器和FSK调制电路，适用于无线充发射端应用，支持最高12V输入，耐压16V，支持15W输出功率。
智融SW5001内部集成了5V 50mA供电输出，可为无线充上主控单片机供电，省掉单片机的供电电路。SW5001内部集成输入过压、输入欠压、输出短路及过热保护。同时支持I2C接口，可通过I2C接口向单片机输出状态信息。输入电压可根据分压电阻设定为5V/9V/12V，满足不同功率需求。

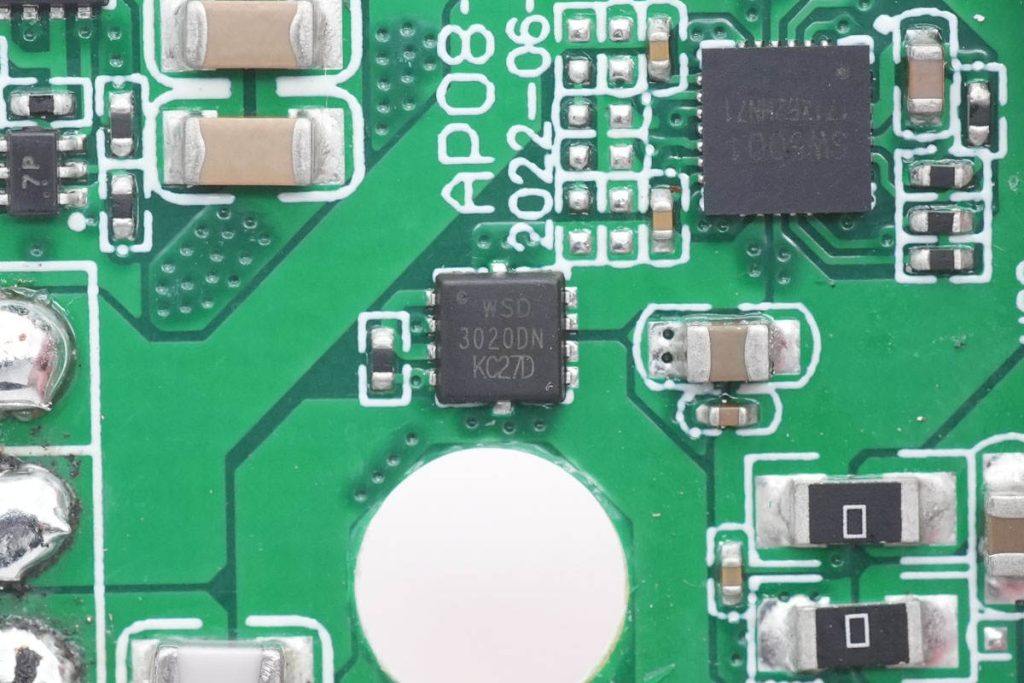

用于切换不同容量谐振电容的MOS管，来自微硕，型号WSD3020DN，是一颗耐压30V的双NMOS，导阻17mΩ，采用DFN3*3封装。
BC847PN双三极管，用于双NMOS管控制。

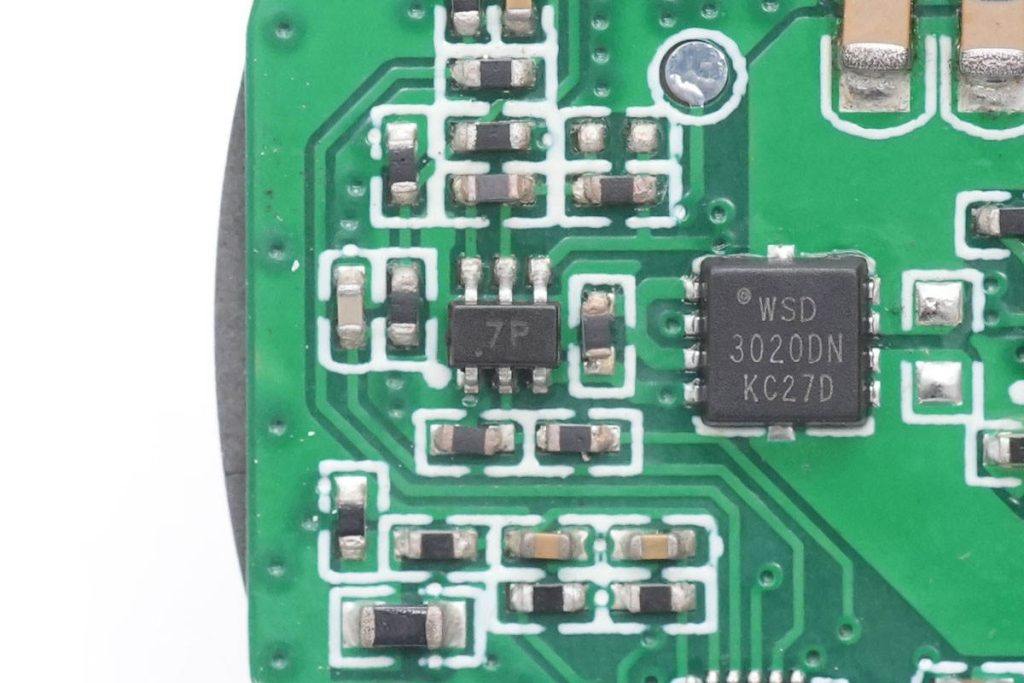

一颗微硕WSD3020DN双NMOS管用于手机无线充电线圈切换。

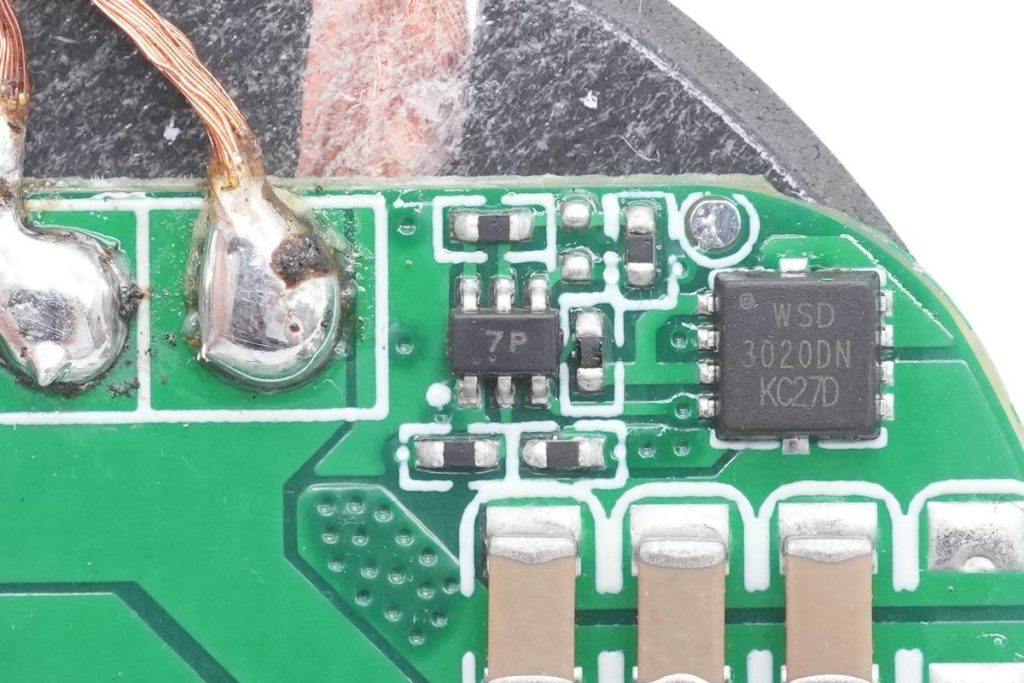

一颗微硕WSD3020DN双NMOS管用于手表无线充电线圈切换。
BC847PN双三极管，用于双NMOS管控制。

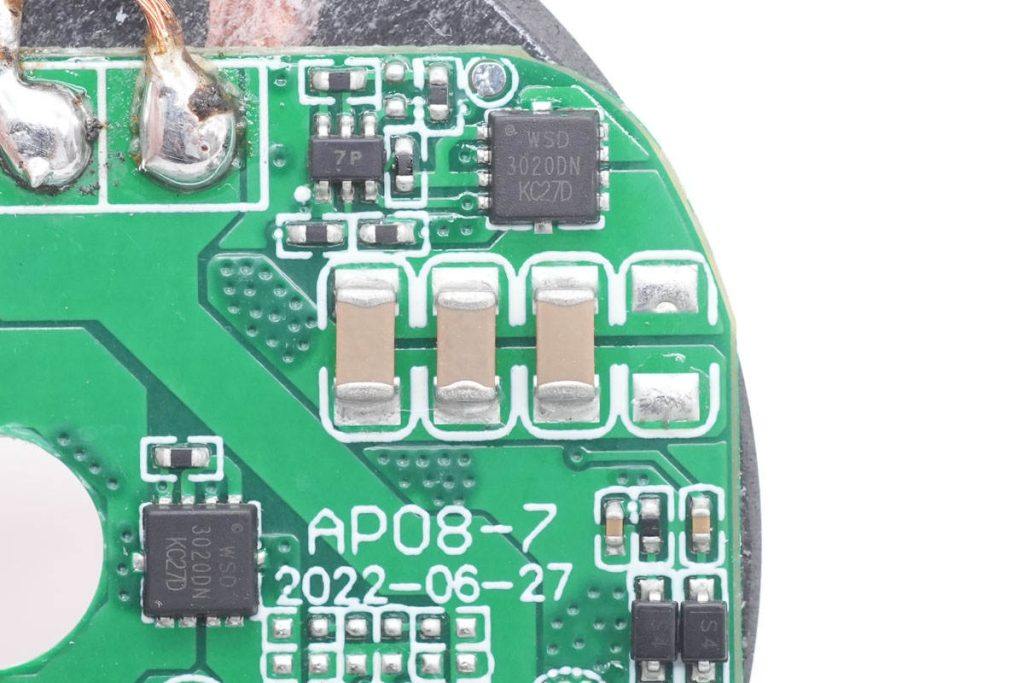

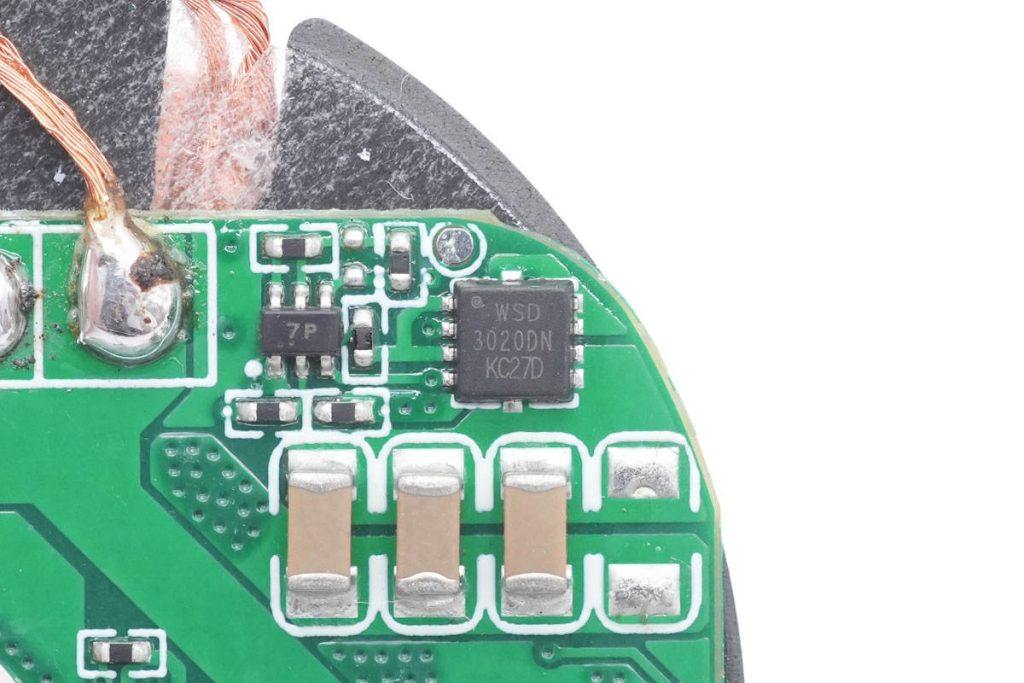

手表充电线圈谐振电容特写，采用三颗并联。

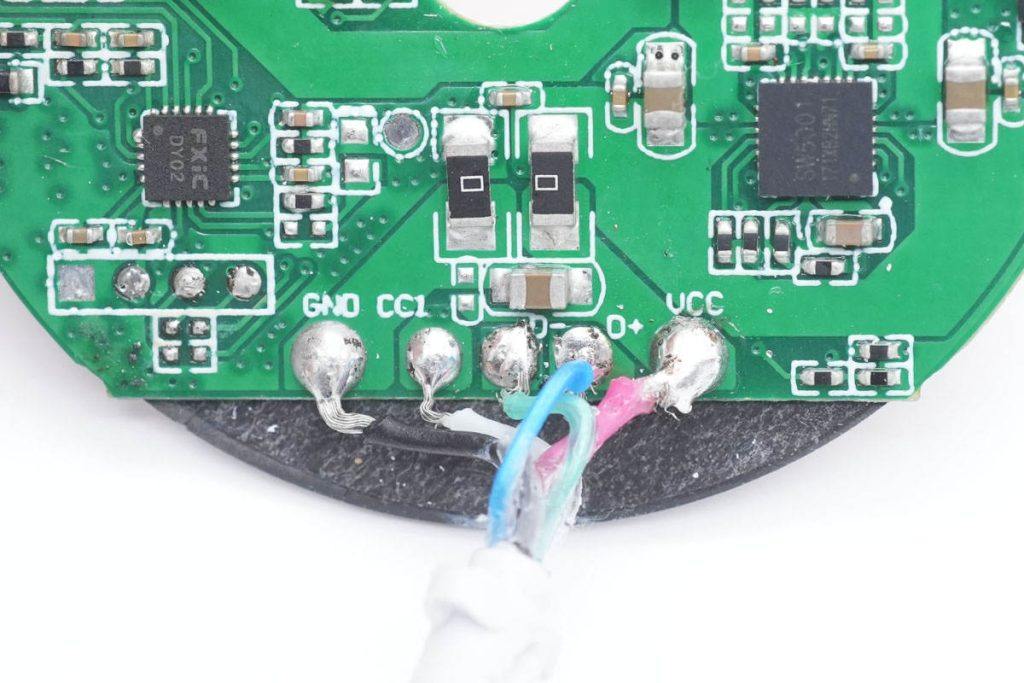

电源输入导线焊接处特写，连接正负极，D+D-和CC线。
无线充电线圈焊接处特写，外侧较粗为手机无线充电线圈，内侧较细为手表无线充电线圈。

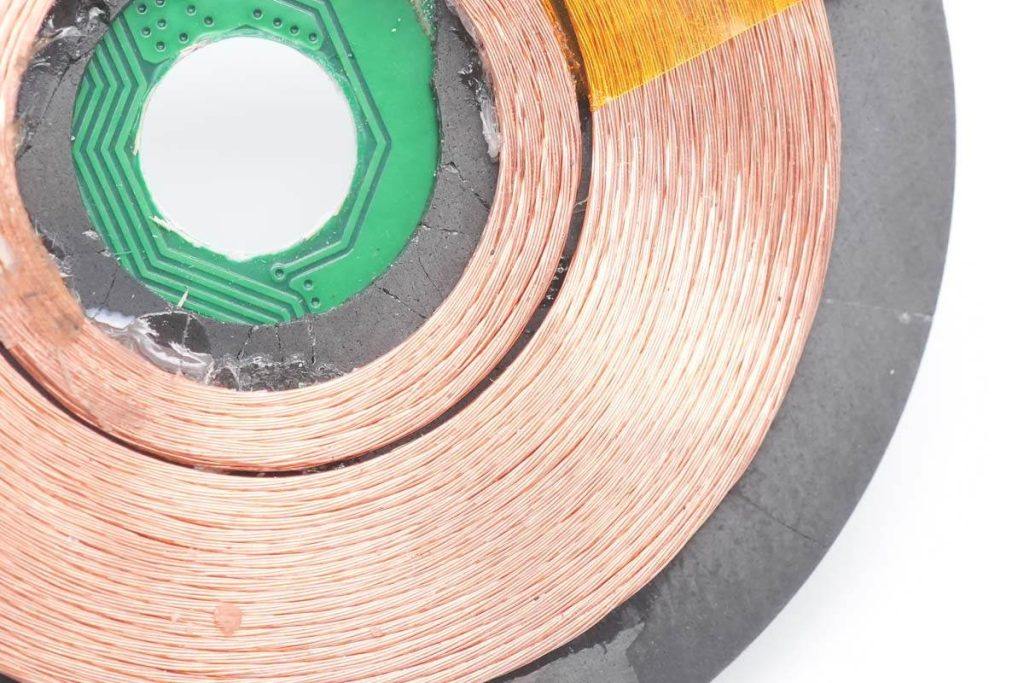

无线充电线圈特写。

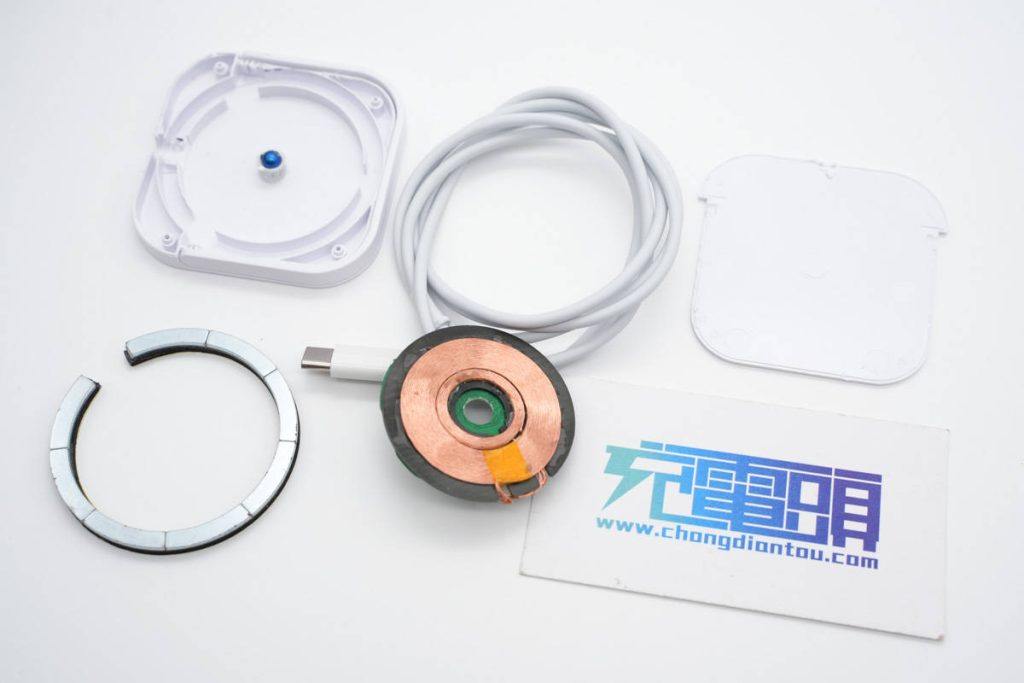

全部拆解一览，来张全家福。
充电头网拆解总结
相比苹果的手表磁吸充电线和MagSafe磁吸无线充电器，这款三合一磁吸无线充电器更加实用，一个充电器可以满足手机，手表和耳机充电，而无需购置两个无线充电器，更加实惠。并且自带支架的设计，使用起来更加灵活，高性价比凸显。
充电头网通过拆解了解到，这款无线充内置一颗无线充电主控芯片，驱动智融SW5001无线充全桥功率级芯片，SW5001内部集成快充取电功能和无线充电功率级，并支持为无线充电主控供电，大大简化了无线充电器的电路设计。
无线充内置手机充电和手表充电两个无线线圈，通过三颗微硕MOS管进行线圈和谐振电容的切换，满足不同设备的充电状态，电路设计巧妙。搭配高集成的智融SW5001无线充全桥功率级，简化了无线充的开发及物料成本，提升产品的竞争力。
