各位步入科研之路的小伙伴们，非常开心也非常荣幸能够给大家分享一下科研绘图的相关看法以及常用软件的介绍，希望能够对大家有一定的帮助和启发。在此之前先对科研作图进行一个简介，为什么我们需要学习科研作图？科研作图它的作用何在呢？我们学习它能实现什么样的目的？

这是因为在科研工作中，图形是一种很便捷，很形象，也很具有视觉冲击感的工具，是用来说明问题的最佳辅助手段，其起到的作用也很全面，涉及一下三种应用：

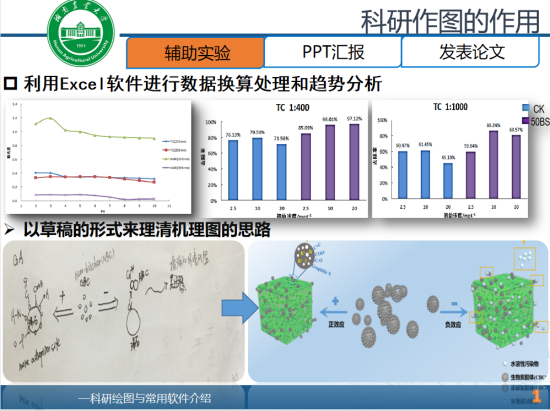

其一就是用来作为辅助试验，比如利用excel软件进行简要的数据换算处理，或者分析实验数据随环境因素变化的趋势，也可以是图形摘要或者吉利图的草稿绘制，先以一个大致的思路或者理清一个简要的框架，再逐步完善，增添内容，一步步优化细节来达到自己理想中的效果。

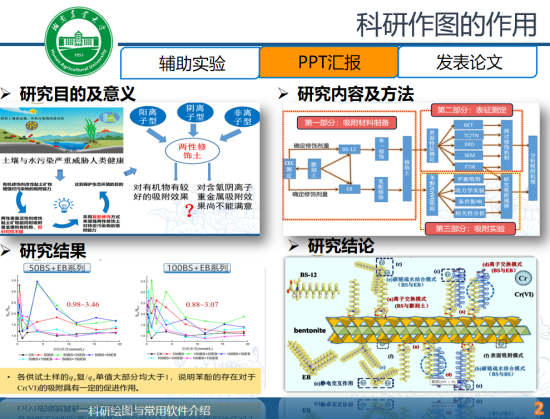

其次，就是我们经常进行的PPT演讲和汇报，合理的运用图形来展示我们研究课题的目的和意义、图形的制作真的缺一不可，好的图形能够替代繁杂的文字，更好的形容和表达我们所要展示的想法和观念。

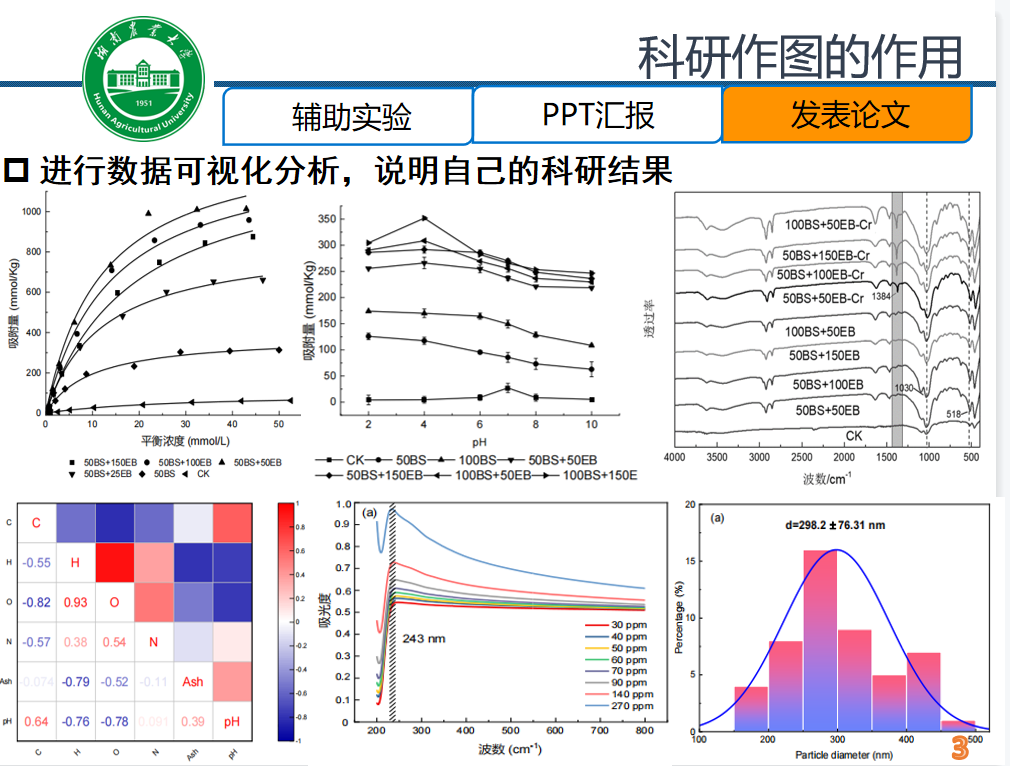

第三个作用就是最必须也是最为重要的环节，写论文和发表论文啦，我们想要在科研发面继续深造，想要把自己的成果展现出来，想要顺顺利利的毕业，不想掌握那也得掌握，这就是科研作图的魅力和风范。

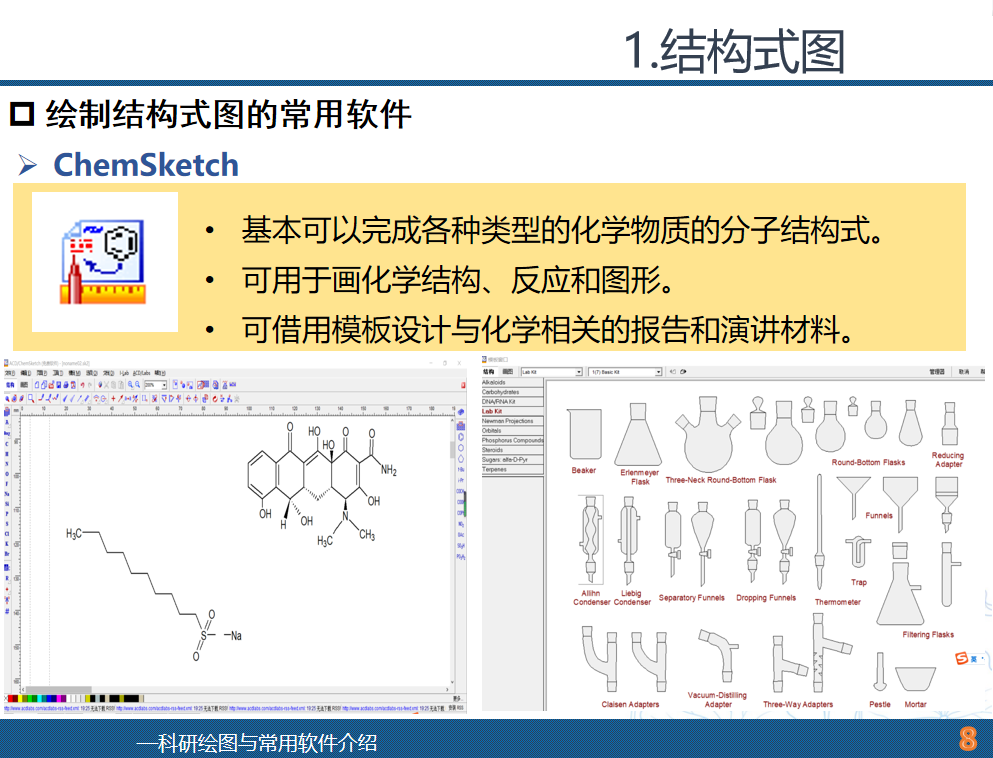

接下来，我们就直入正题。首先让我们看一下最常用的四种科研作图类型。首先第一种就是结构式图，对于我们理工科的学生而言，在毕业设计或者毕业实验中，不可避免的需要用到各种化学试剂、表面活性剂或者各种药物类材料，特别是在降解污染物的研究中，知道其化学结构式对于后续降解机理和反应路径的研究都极为重要，而结构式图也无外乎二维平面式和三维球棍模式这两种，其中二维结构一般可以采用chemsketch软件，任何复杂的有机长碳链烷烃类结构图、苯环类甚至含其他复杂官能团的分子结构都可以有它完成，也可以使用该软件自带的化学仪器模板来设计相关的报告和演讲材料。许多化学相关的教材撰写也可以用它来进行绘图。

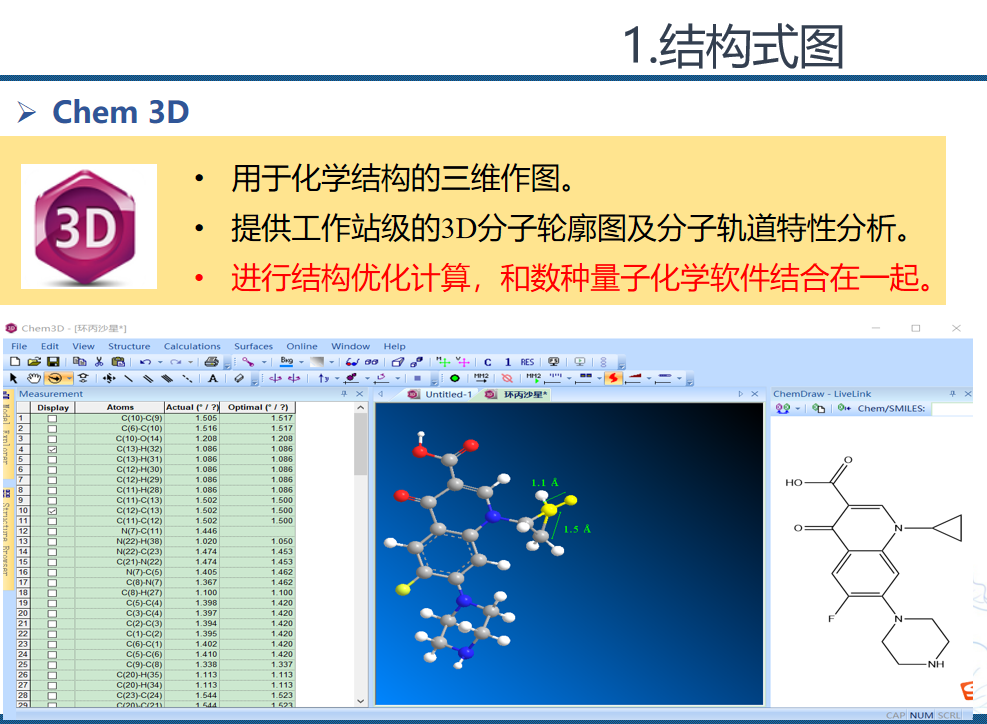

对于分子结构的三维模式，可以使用软件chemical 3D来进行绘制，它可以将画出的化学结构式转化为三维立体结构，便于我们理解分子的空间形象，也可以用来分析分子的轮廓图和轨道特效，进行键长、键夹角等结构的优化计算等，向量子化学这块领域迈进。

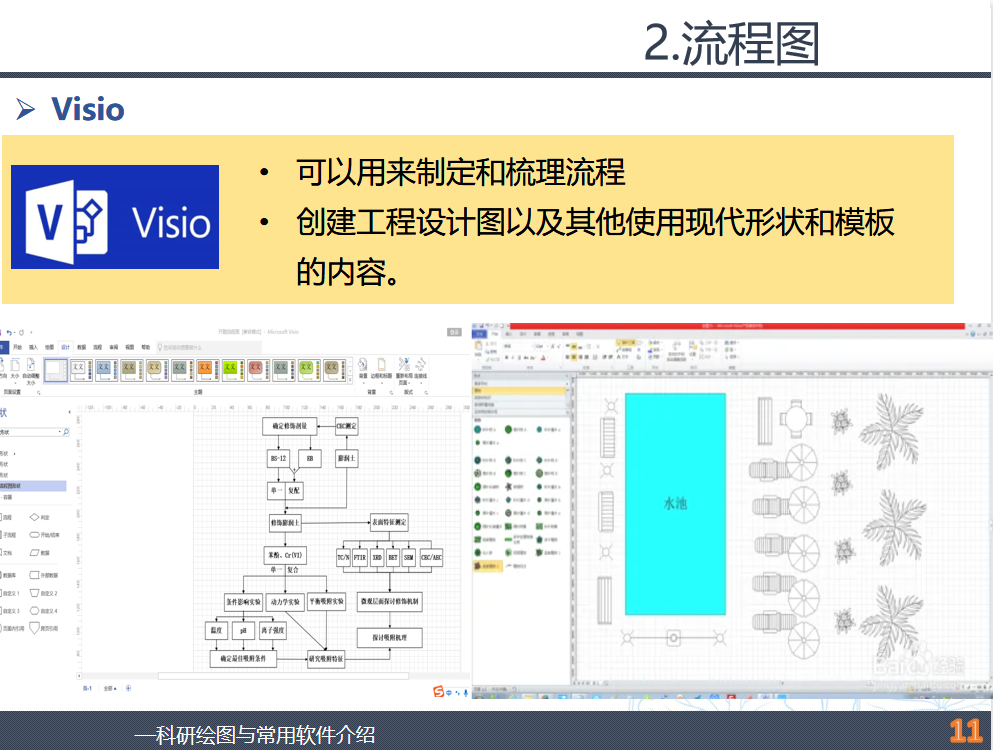

其次，就是流程图的绘制软件，流程图在我们开题报告的设计、毕业论文的撰写、实验进行的步骤中应用非常普遍，最为常见的就是技术路线啦，主要就是通过visio软件来进行绘制，以一个剪头进行下一步导向，和交叉相互关联的方式将论文的研究内容分为几个板块来显而易见地展示出来，以整体性、系统性的特点让人印象深刻，也可以使用其自带的形状模板来进行工程设计图的创建。

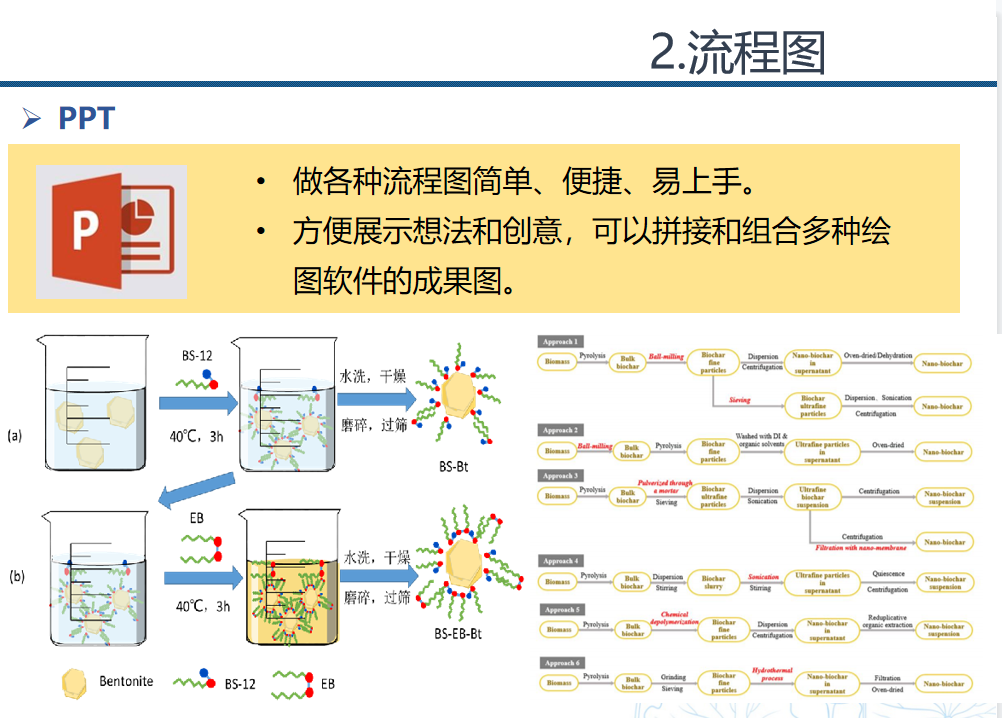

当然，PPT也可以用来绘制相应的流程图，用它的话，就显得花样很多，可以是实验步骤的流程图，也可以是不同研究方法的对比流程图，其可以拼接和组合多种绘图软件成果图的方式，让其来展示的内容也就比较多样，使用的时候就看个人的喜好了。

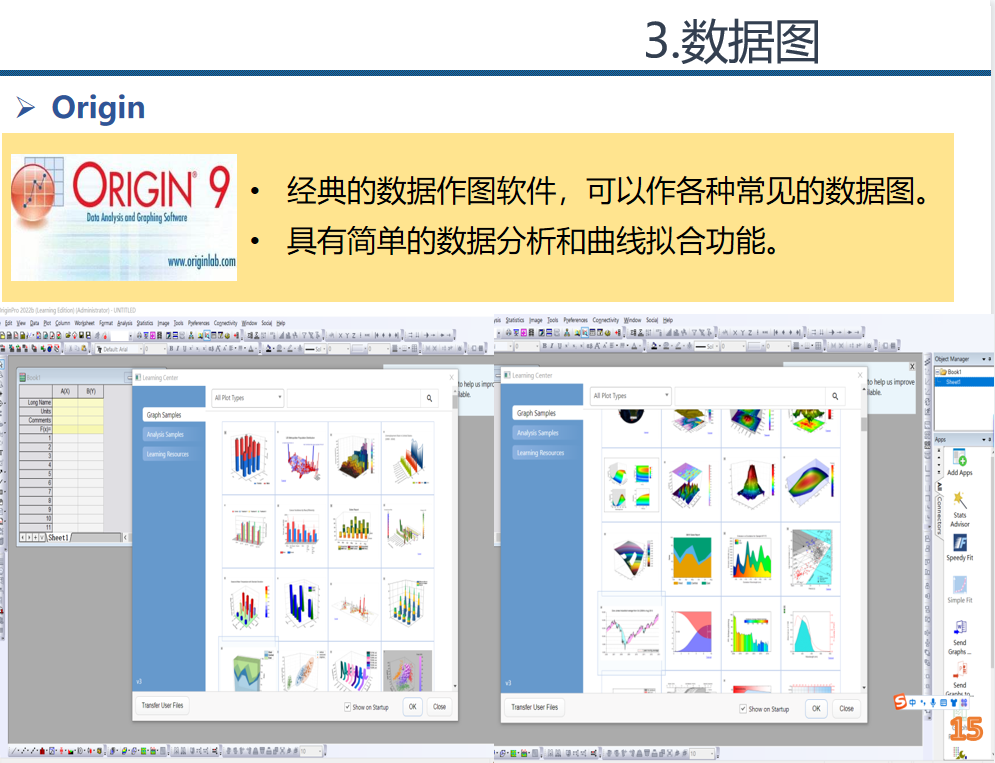

再接着就是第三个部分数据图，我们做出的任何实验数据都需要经过一定的可视化分析和处理后才能总结出相应的结果，而实现数据可视化分析的最为强大的软件之一就是origin了，对于我们进行各种污染物降解实验和材料结构表征的图形都可以由他进行绘制，比如常用到的非线性拟合图、折线趋势图、柱状统计图，还有红外光谱图、X射线衍射光谱等等，其功能之强大、操作之灵活，易学之简单，可以说是科研绘图、数据分析、曲线拟合的必备软件。

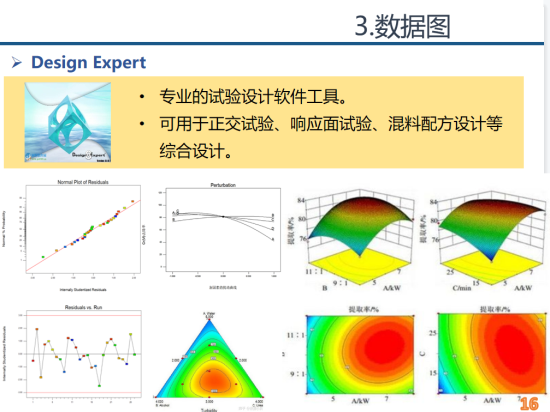

还有design expert这个软件可以绘制各种响应面数据图，如有需要进行正交实验的设计、多因素控制实验法、混料的配方设计都可以上手这个软件来设计实验和处理数据。

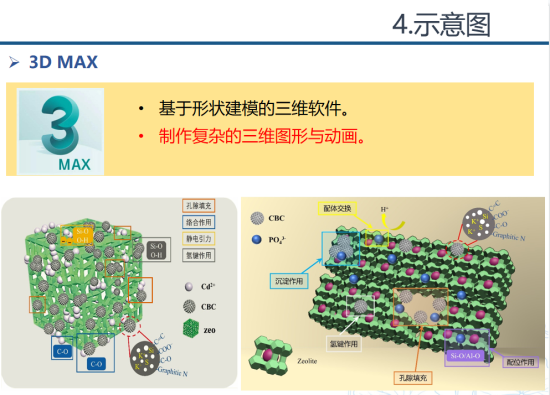

最后就是示意图，示意图其涵盖的范围特别广，可以是相关机理的分析探讨，或者是反应路径的设想推理，也可以是研究前景的目的展示，以及套路和猜想的形象化描述，这些同样也可以用PPT将文字和多种图形进行组合、拼接出来，但要涉及到这种更具质感、逼真、并有着高清晰度的立体图形的话，就需要用到更为高端的渲染软件3dmax,来用于形状建模和复杂的三维图形制作。这也是如今各大科研期刊用于绘制机理图和图形摘要的主流软件。另外，对于照片如电镜图这种类型的，后期可能需要用到PS软件或者AI软件进行一个对比度和亮度的调节。
